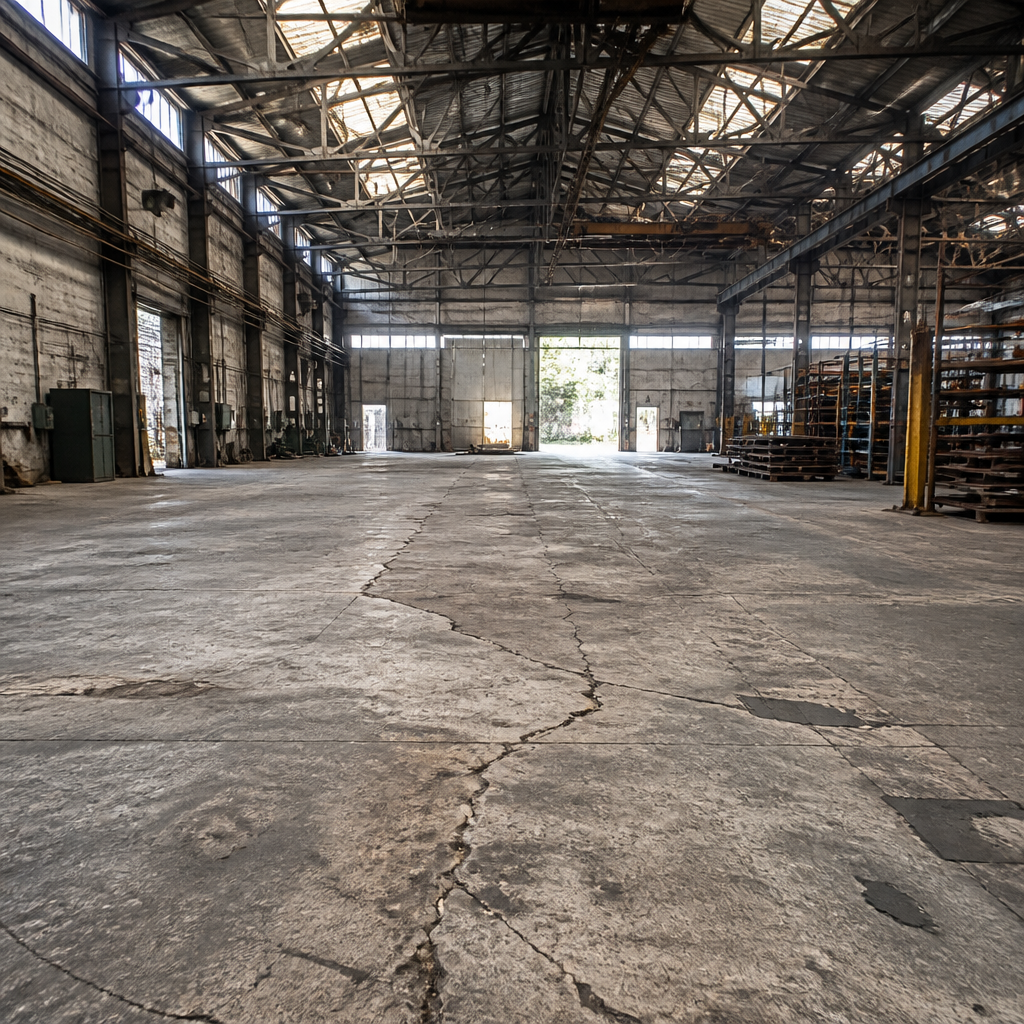

Un hangar qui vibre sous les ponts roulants, une dalle fissurant progressivement sous des charges mal anticipées, une charpente métallique dont les assemblages montrent des traces de corrosion active : voilà la réalité quotidienne des bâtiments industriels vieillissants. Le diagnostic structurel industriel n’est pas une formalité administrative. C’est une investigation technique rigoureuse qui conditionne la sécurité des travailleurs, la continuité de l’exploitation et la valeur patrimoniale d’un actif. Trop souvent commandé trop tard, après qu’un désordre visible a déjà contraint l’arrêt partiel de la production, il devrait au contraire s’inscrire dans une stratégie de maintenance préventive. Voici la méthode et les enjeux réels de cette démarche.
Table des matières
- Pourquoi le diagnostic structurel industriel est indispensable
- La méthode en quatre étapes indissociables
- Pathologies spécifiques aux bâtiments industriels
- Outils et techniques d’auscultation : du non destructif au sondage
- Comparaison des approches de diagnostic structurel
- Le rapport technique et les suites à donner
- Questions fréquentes
- Références
Pourquoi le diagnostic structurel industriel est indispensable
Un bâtiment industriel supporte des contraintes que les constructions résidentielles n’affrontent jamais : surcharges d’exploitation élevées, vibrations de machines, ambiances corrosives, modifications successives des process intérieurs. Ces facteurs cumulés dégradent la structure à un rythme bien plus rapide que ce que les inspections visuelles ordinaires permettent de détecter.
L’expertise bâtiment industriel répond à plusieurs déclencheurs concrets. Le changement d’usage est le plus fréquent : installer une nouvelle ligne de production plus lourde, ajouter un mezzanine, poser des panneaux photovoltaïques en toiture. Chacune de ces modifications impose de vérifier que la structure existante peut absorber les nouvelles charges. Sans diagnostic préalable, le risque de dépassement des capacités portantes est réel et documenté.
Les contextes réglementaires et assurantiels constituent un second moteur. En cas de sinistre, l’assureur ou le juge demandera systématiquement si l’état de la structure était connu avant l’événement. Disposer d’un rapport de diagnostic structurel récent protège l’exploitant industriel et démontre sa diligence. Pour les entreprises accompagnées par GEIS Groupe, cette dimension assurantielle fait partie intégrante de l’accompagnement, notamment dans le cadre des expertises liées aux garanties légales et aux sinistres.
Un diagnostic structurel réalisé avant un projet de modification structurelle évite les surprises de chantier et dimensionne les travaux au juste besoin, ni plus ni moins.
La méthode en quatre étapes indissociables
Une mission de diagnostic structurel sérieuse ne s’improvise pas et ne se réduit pas à une visite visuelle d’une heure. Elle suit une progression logique où chaque étape conditionne la suivante. Voici comment un ingénieur structure rigoureux conduit cette mission.
Étape 1 : la collecte documentaire
Avant de mettre un pied sur site, l’ingénieur rassemble les plans d’exécution, le dossier des ouvrages exécutés (DOE), les notes de calcul d’origine, l’historique des travaux et des modifications, ainsi que tout rapport géotechnique existant. Ces documents donnent une première vision de la structure telle qu’elle a été conçue. Sur un bâtiment industriel de vingt ou trente ans, ces archives sont souvent incomplètes : c’est un signal qui oriente d’emblée l’intensité des investigations de terrain.
Conseil : Si les plans d’origine sont introuvables, signalez-le immédiatement à l’ingénieur missionné. L’absence de documentation ne bloque pas le diagnostic, mais elle impose des relevés complémentaires sur site qui allongent la durée d’intervention et doivent être prévus dans le budget.
Étape 2 : l’inspection visuelle et le relevé des désordres
L’inspection visuelle sur site reste le socle irremplaçable du diagnostic. L’ingénieur parcourt l’intégralité de l’ouvrage, éléments porteurs par éléments porteurs : fondations et longrines, poteaux, poutres, dalle de sol et planchers, charpente, façades et toiture. Chaque désordre repéré, fissure, déformation, tache d’humidité, trace de corrosion, est localisé sur plan, photographié et caractérisé. La nature du désordre, sa géométrie et son évolution apparente orientent les investigations complémentaires.
Sur une structure en béton armé industrielle, l’ingénieur cherchera notamment les fissures longitudinales révélatrices d’une corrosion active des armatures, les éclats de béton, les déflexions excessives des poutres. Sur une charpente métallique, il contrôlera l’état des soudures et des assemblages boulonnés, la présence de corrosion en pied de poteau, les déformations des membrures. Ces deux types de structure coexistent fréquemment dans le même bâtiment industriel.
Étape 3 : les investigations instrumentales
L’inspection visuelle détecte ce qui est visible en surface. Les investigations instrumentales révèlent ce qui est caché. Sur les structures béton armé, les équipements courants sont le géoradar et le ferroscan pour cartographier le ferraillage sans destruction, le scléromètre pour estimer la résistance à la compression du béton par mesure de dureté de surface, et le profomètre de corrosion pour identifier les zones à risque. Sur les structures acier, la mesure ultrasonore permet d’évaluer les épaisseurs résiduelles des profilés corrodés.
Lorsque les méthodes non destructives ne permettent pas de conclure, l’ingénieur procède à des sondages destructifs localisés : carottages de béton pour analyses en laboratoire, ouvertures dans les faux-plafonds pour accéder aux planchers, fenêtres d’observation dans les enduits. Ces sondages, bien que locaux, fournissent des données précises sur la résistance réelle des matériaux, qui alimentent ensuite les calculs de vérification selon les Eurocodes en vigueur.
Étape 4 : les calculs de vérification et le rapport
Les résultats des investigations alimentent les modèles de calcul. L’ingénieur vérifie la capacité portante des éléments structuraux selon les normes applicables, notamment l’Eurocode 2 pour le béton armé, l’Eurocode 3 pour l’acier et l’Eurocode 8 pour les exigences sismiques dans les zones concernées. Le rapport final synthétise les constats, hiérarchise les désordres par niveau de gravité et formule des recommandations de réparation concrètes, chiffrées et priorisées.
Conseil : Exigez que le rapport hiérarchise les désordres explicitement : urgences sécuritaires à traiter immédiatement, désordres à surveiller avec une fréquence définie, et points d’amélioration à planifier sur plusieurs années. Un rapport sans priorisation ne vous aide pas à décider.
Pathologies spécifiques aux bâtiments industriels
Les bâtiments industriels développent des pathologies que l’on rencontre rarement dans d’autres typologies. Les connaître permet de savoir ce qu’un diagnostic doit impérativement chercher.

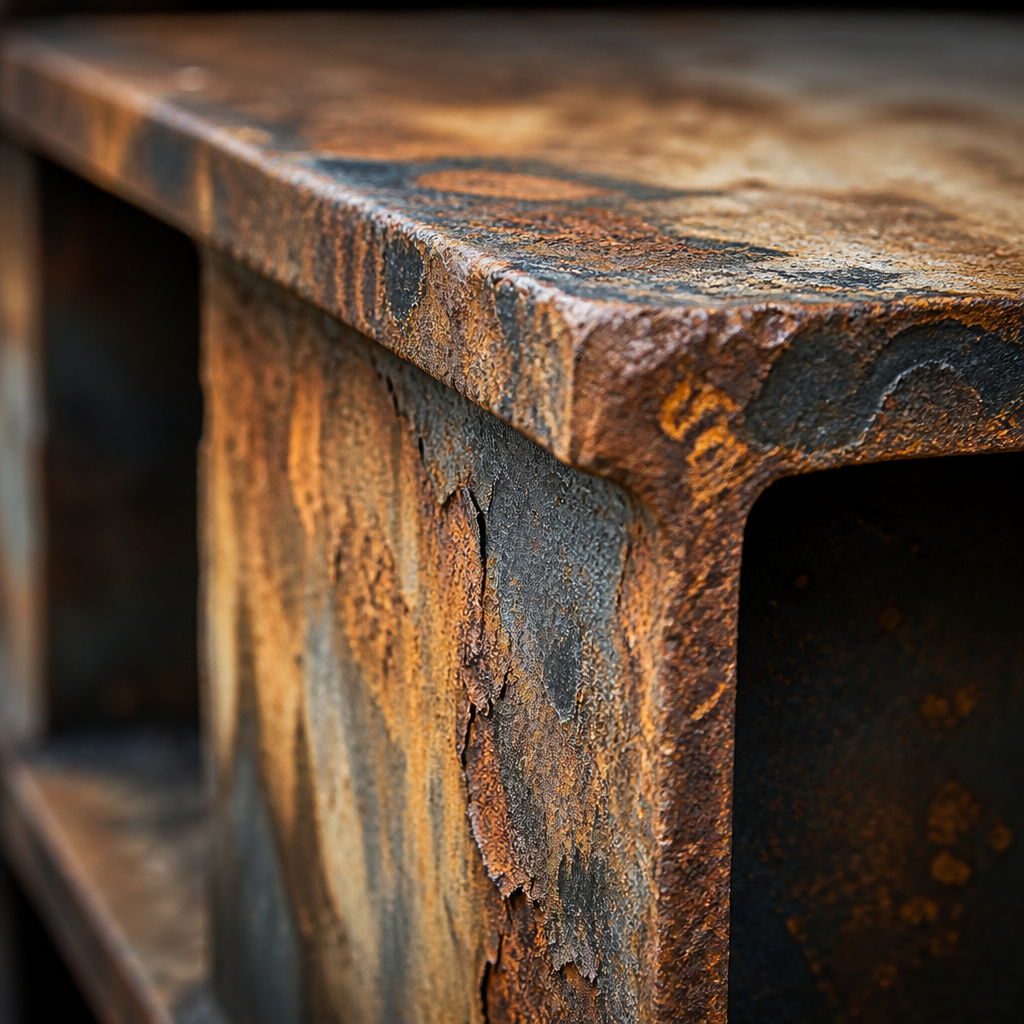

Corrosion des structures métalliques en ambiance agressive
Les ateliers de production alimentaire, chimique ou mécanique génèrent souvent des atmosphères chargées en humidité, en vapeurs acides ou en poussières abrasives. Les pieds de poteaux métalliques, les platines d’appui et les assemblages boulonnés sont les zones les plus vulnérables. Une corrosion avancée réduit la section résistante des profilés, parfois de manière invisible derrière les revêtements de sol ou les habillages. La mesure ultrasonore de l’épaisseur résiduelle est ici indispensable.
Fatigue des structures soumises aux vibrations
Les ponts roulants, les compresseurs, les presses et les machines tournantes induisent des cycles de contraintes répétés sur la structure porteuse. Sur le long terme, ce phénomène de fatigue peut provoquer des amorces de fissures dans les zones soudées des charpentes métalliques ou aux noeuds des structures béton armé. Ces fissures de fatigue sont différentes des fissures de surcharge, et leur diagnostic nécessite une analyse spécifique de la nature des sollicitations dynamiques.
Désordres aux fondations liés aux tassements différentiels
Les bâtiments industriels sont souvent implantés sur des terrains reconstitués ou remblayés, et les charges transmises au sol varient fortement d’une zone à l’autre selon les équipements. Un tassement différentiel entre deux zones du bâtiment génère des fissurations obliques caractéristiques dans les maçonneries et des déformations des portiques. Le diagnostic structurel doit alors s’articuler avec une analyse géotechnique des sols pour comprendre l’origine du désordre, compétence que GEIS Groupe intègre directement dans ses missions, sans sous-traiter cette dimension essentielle.

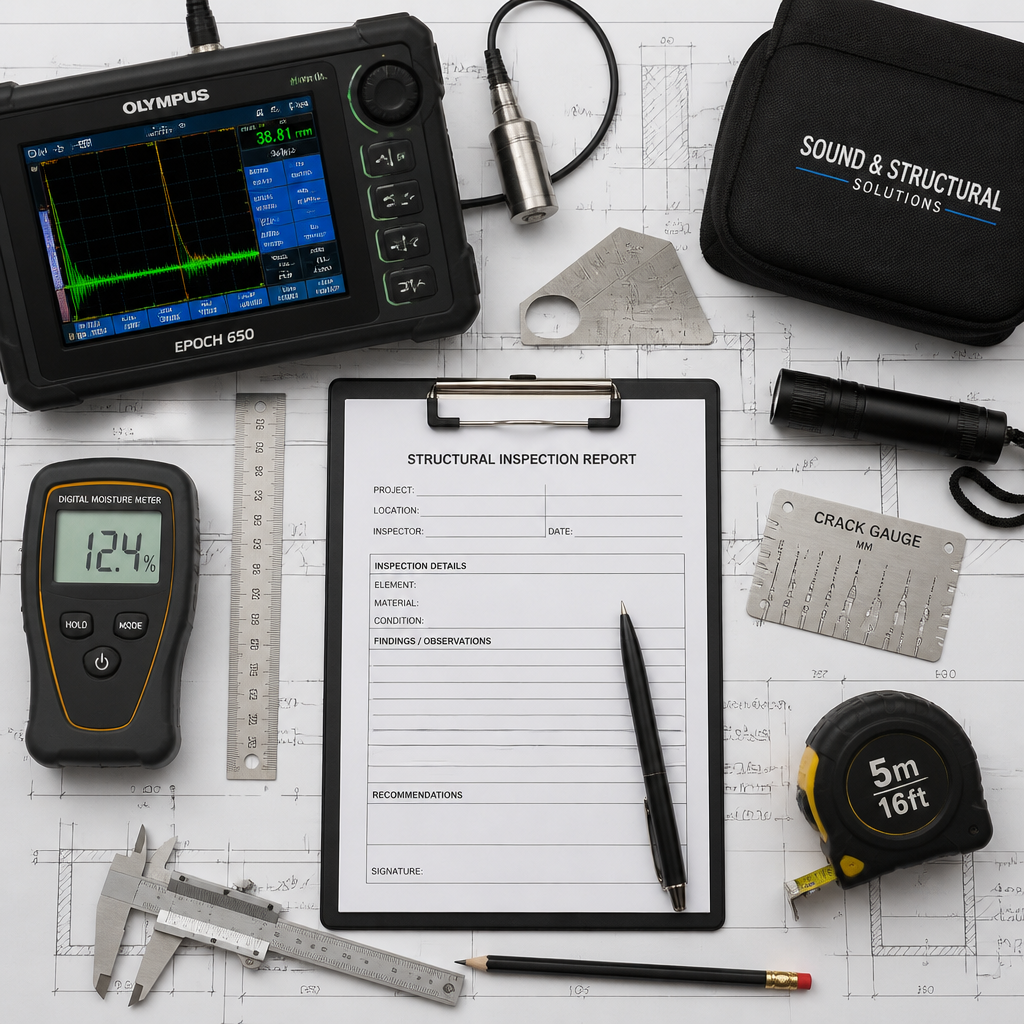

Outils et techniques d’auscultation : du non destructif au sondage
La qualité d’un diagnostic structurel industriel dépend en grande partie des moyens d’investigation mobilisés. Un diagnostic basé uniquement sur l’observation visuelle, sans aucun essai instrumental, reste insuffisant pour les structures soumises à des enjeux de sécurité élevés.
Les techniques non destructives constituent le premier niveau d’investigation, à privilégier pour leur rapidité et leur absence d’impact sur l’exploitation. Le géoradar (GPR) offre une auscultation en profondeur et permet de détecter les vides, les réseaux noyés, les épaisseurs de béton et la localisation des armatures. Le ferroscan cartographie le ferraillage avec une précision de l’ordre de quelques millimètres. Le scléromètre, quant à lui, fournit une estimation de la résistance à la compression du béton par mesure de dureté de surface, rapide et répétable sur de grandes surfaces.
Les sondages destructifs localisés interviennent lorsque les essais non destructifs ne permettent pas de conclure avec certitude. Le carottage de béton permet une analyse en laboratoire donnant la résistance réelle, le taux de carbonatation et l’évaluation de la corrosion des armatures. Pour les charpentes métalliques, des prélèvements d’échantillons permettent d’analyser la composition chimique de l’acier et d’établir sa soudabilité, ce qui est déterminant avant tout renforcement soudé.
En pratique, une erreur fréquente est de se limiter aux zones facilement accessibles. Sur un bâtiment industriel, les zones les plus dégradées sont souvent les plus difficiles d’accès : pieds de poteaux encastrés dans les dallages, noeuds de charpente masqués par des calorifugeages, fondations sous des équipements fixes. Un diagnostic complet planifie l’accès à ces zones dès le départ, quitte à coordonner une fenêtre d’arrêt de production.
Comparaison des approches de diagnostic structurel
Il existe plusieurs niveaux d’investigation pour un diagnostic structurel industriel. Le choix du niveau approprié dépend du contexte, des enjeux et du budget disponible. Le tableau ci-dessous compare les trois approches principales.
| Approche | Contenu et outils | Cas d’usage approprié |
|---|---|---|
| Diagnostic visuel simplifié | Inspection visuelle par un ingénieur structure, relevé photo, rapport de constats sans calculs instrumentaux | Première orientation avant projet, bâtiment récent sans désordres visibles majeurs, contexte budgétaire contraint |
| Diagnostic structurel complet avec auscultation | Inspection visuelle, investigations non destructives (géoradar, ferroscan, scléromètre), calculs de vérification Eurocodes, rapport hiérarchisé avec recommandations chiffrées | Modification d’usage ou de charges, désordres visibles préoccupants, bâtiment de plus de 20 ans, contexte assurantiel ou réglementaire |
| Diagnostic structurel approfondi avec sondages destructifs | Toutes les investigations précédentes, plus carottages béton, prélèvements acier, analyses laboratoire COFRAC, modélisation numérique avancée | Désordres graves ou évolutifs, structure ancienne sans documentation, projet de surélévation ou de reprise en sous-oeuvre, expertise judiciaire ou assurantielle |
Dans la majorité des cas de bâtiments industriels actifs, c’est le diagnostic complet avec auscultation qui offre le meilleur équilibre entre fiabilité des conclusions et impact sur l’exploitation. Le diagnostic simplifié est souvent insuffisant pour engager des travaux, et le diagnostic approfondi avec sondages n’est pas systématiquement justifié si les investigations non destructives permettent de conclure.
Le rapport technique et les suites à donner
Le rapport de diagnostic structurel est le livrable central de toute la mission. Sa qualité détermine directement l’utilité de l’investissement consenti. Un bon rapport n’est pas un catalogue de photos avec des commentaires vagues : il est directement exploitable par le maître d’ouvrage, son architecte et les entreprises de travaux.
Sur le fond, le rapport doit contenir une description précise de la structure telle qu’observée, un reportage photo commenté localisant chaque désordre sur plan, les résultats détaillés des investigations et essais avec leurs valeurs chiffrées, les hypothèses de charges retenues, les notes de calcul menées selon les Eurocodes pertinents, une conclusion claire sur la faisabilité des projets envisagés et des préconisations de renforcement accompagnées d’une estimation budgétaire.
Sur la forme, le rapport doit être rédigé en langage accessible, car il sera lu par des non-ingénieurs : responsables de site, gestionnaires d’actifs, services juridiques des compagnies d’assurance. Les conclusions doivent être non équivoques. Une formulation du type « des investigations complémentaires pourraient être envisagées » sans précision sur leur nature et leur urgence est une dérobade, pas une conclusion d’expert.
Les suites à donner dépendent des conclusions du rapport. Trois scénarios sont possibles. Premièrement, aucun désordre structurel significatif : le rapport valide l’état de la structure et archive l’état des lieux pour référence future. Deuxièmement, des désordres à surveiller sans urgence sécuritaire immédiate : le rapport prescrit un plan de surveillance avec des fréquences de contrôle et des seuils d’alerte définis. Troisièmement, des désordres graves ou urgences sécuritaires : le rapport déclenche des mesures conservatoires immédiates, une maîtrise d’oeuvre de réparation et, si nécessaire, une déclaration auprès de l’assureur.
Pour les industriels dont les bâtiments comportent également des problématiques de sol, la dimension géotechnique des désordres doit être intégrée au diagnostic structurel et non traitée séparément. GEIS Groupe propose justement cette approche combinée, en articulant expertise structurelle et analyse géotechnique au sein d’une même mission, ce qui évite les angles morts fréquents quand deux prestataires distincts se renvoient la responsabilité d’un désordre à l’interface sol-structure.
Questions fréquentes
À quelle fréquence faut-il réaliser un diagnostic structurel sur un bâtiment industriel ?
Il n’existe pas de périodicité réglementaire universelle pour les bâtiments industriels privés, contrairement aux établissements recevant du public. En pratique, un diagnostic structurel complet tous les dix à quinze ans est une base raisonnable pour un bâtiment sans désordres apparents. Cette fréquence doit être ramenée à cinq ans ou moins si le bâtiment est soumis à des environnements agressifs, des charges dynamiques importantes ou si des désordres ont déjà été constatés par le passé. Tout changement significatif d’usage ou de charges doit systématiquement déclencher un nouveau diagnostic, quelle que soit la date du précédent.
Quelle est la durée d’une mission de diagnostic structurel industriel ?
La visite sur site peut durer de quelques heures pour un petit atelier à plusieurs jours pour un complexe industriel multi-bâtiments. Le délai entre la visite et la remise du rapport est généralement de une à trois semaines selon la complexité des investigations et des calculs à mener. Pour les situations d’urgence, une intervention sous 48 heures avec remise d’un rapport de première urgence est possible chez des prestataires spécialisés comme GEIS Groupe, qui intervient aussi bien en phase conception qu’au-delà dans le cadre des garanties légales.
Quelle différence entre un diagnostic structurel et un bureau de contrôle ?
Un bureau de contrôle valide la conformité réglementaire générale d’un ouvrage neuf, dans le cadre d’une mission définie contractuellement avant construction. Un bureau d’études spécialisé en diagnostic structurel, lui, intervient sur des ouvrages existants pour en évaluer l’état réel, identifier les pathologies et proposer des solutions adaptées. Les deux démarches sont complémentaires mais ne répondent pas aux mêmes questions. Le bureau de contrôle dit « c’est conforme aux règles à la construction ». Le diagnostic structurel dit « voici l’état réel aujourd’hui, et voici ce qu’il faut faire ».
Un diagnostic structurel est-il obligatoire avant des travaux de modification sur un bâtiment industriel ?
Juridiquement, aucun texte n’impose de manière générale un diagnostic structurel préalable à toute modification. Mais un maître d’oeuvre sérieux refusera de concevoir des travaux de modification structurelle sans connaître l’état réel de l’existant. En outre, la responsabilité décennale de l’ensemble des intervenants est engagée sur les travaux neufs, y compris sur leur interaction avec la structure existante. En l’absence de diagnostic, prouver que l’état de la structure avant travaux était compatible avec les nouvelles charges devient impossible en cas de sinistre. C’est un risque juridique et assurantiel que peu de professionnels acceptent de prendre aujourd’hui.
Comment choisir le bon prestataire pour un diagnostic structurel industriel ?
Plusieurs critères permettent de distinguer un prestataire solide d’un généraliste peu outillé. Vérifiez que la mission sera conduite par un ingénieur structure qualifié, et non par un technicien seul. Demandez des références sur des missions similaires, en environnement industriel de préférence. Assurez-vous que le prestataire dispose de ses propres équipements d’auscultation non destructive ou qu’il travaille avec des partenaires spécialisés dont les essais sont réalisés selon des protocoles reconnus. Enfin, vérifiez que le rapport présentera des calculs de vérification selon les Eurocodes, et pas seulement des constats visuels. Pour les bâtiments comportant des problématiques de sol, un prestataire intégrant compétences structurelles et géotechniques comme GEIS Groupe apporte une valeur ajoutée significative.
Le diagnostic structurel couvre-t-il aussi la vérification sismique ?
Cela dépend de la mission confiée et de la localisation du bâtiment. En France, les zones sismiques sont définies réglementairement, et les bâtiments industriels de catégorie d’importance III ou IV doivent répondre aux exigences de l’Eurocode 8. Un diagnostic structurel complet réalisé dans une zone à aléa sismique non négligeable doit intégrer une vérification du comportement sismique de la structure. Cette vérification est un point fort de GEIS Groupe, qui propose explicitement des évaluations sismiques parmi ses prestations d’ingénierie structurelle.
