Agrandir sa maison semble simple depuis une brochure de constructeur. Quatre murs, une dalle, une toiture, et voilà. En réalité, une extension de maison modifie l’équilibre structurel d’un bâtiment existant et impose de nouvelles charges sur un sol dont vous ne connaissez pas réellement le comportement. Sans étude structurelle ni étude géotechnique, vous ne construisez pas une extension, vous prenez un pari. Et ce pari, c’est souvent le propriétaire qui le perd, pas le constructeur.
Table des matières
- Points clés à retenir
- Pourquoi ces études sont indispensables avant tout agrandissement
- L’étude géotechnique pour une extension : ce que dit la loi
- L’étude structurelle : ce que votre bâti existant peut vraiment supporter
- Les risques concrets d’une extension sans étude préalable
- Tableau comparatif : G1, G2 et mission structurelle
- Comment se déroulent ces études en pratique
- Questions fréquentes
- Références
Points clés à retenir
|
Insight clé |
Explication |
|---|---|
|
L’étude G2 est obligatoire dès 20 m² d’extension en zone RGA |
La loi ELAN impose une étude géotechnique de conception (G2) pour toute extension de maison individuelle dépassant 20 m² dans les zones exposées au retrait-gonflement des argiles, classées à risque moyen ou fort. |
|
Votre sol actuel ne ressemble pas forcément à votre sol d’extension |
Un terrain peut présenter des couches de sol très différentes à quelques mètres d’écart. L’extension posée sur un sol non reconnu peut tasser de façon différentielle par rapport à la maison existante. |
|
La structure existante doit être qualifiée avant d’y accrocher une extension |
Les murs porteurs, les fondations et les planchers de la maison d’origine n’ont pas été dimensionnés pour des charges supplémentaires. Une étude structurelle vérifie leur capacité réelle. |
|
Un tassement différentiel provoque des fissures structurelles graves |
Fissures en escalier sur maçonnerie, fissures obliques à 45° sur les baies : ces pathologies caractéristiques d’un tassement différentiel coûtent bien plus cher à réparer que l’étude préventive. |
|
L’absence d’étude peut invalider votre assurance décennale |
Si un sinistre structurel survient et que l’absence d’étude géotechnique est établie, votre couverture décennale peut être contestée ou réduite. Le risque financier est entier. |
|
La norme NF P94-500 encadre les missions géotechniques |
Cette norme définit précisément les missions G1, G2, G3, G4 et G5. Choisir un bureau d’études certifié garantit que les investigations suivent un protocole reconnu et opposable. |
|
Le coût d’une étude G2 est marginal par rapport au budget total |
Pour une extension standard, le coût d’une étude géotechnique G2 représente une fraction du coût global du chantier. Éviter cette dépense pour faire des économies est l’un des calculs les plus risqués en construction. |
Pourquoi ces études sont indispensables avant tout agrandissement
Une extension de maison n’est pas un simple ajout posé à côté de l’existant. C’est une opération qui modifie la mécanique d’ensemble du bâtiment : redistribution des charges, nouvelles sollicitations sur les fondations, interactions entre deux structures construites à des périodes différentes. Ignorer cette réalité, c’est exposer votre projet à des désordres que personne ne verra venir, jusqu’au jour où les fissures apparaissent.
L’agrandissement d’un bâtiment pose systématiquement deux questions techniques distinctes. D’abord, est-ce que le sol d’assise de l’extension peut supporter les nouvelles charges sans se déformer de façon incompatible avec la structure ? Ensuite, est-ce que l’existant, ses murs, ses fondations, ses planchers, peut accueillir les nouvelles sollicitations que l’extension lui impose ? Ces deux questions relèvent de disciplines complémentaires : la géotechnique pour le sol, le calcul de structure pour le bâti. Traiter l’une sans l’autre ne suffit pas.
En pratique, les sinistres les plus fréquents sur les extensions résultent d’une même négligence : on se fie à l’aspect du terrain et à la réputation du constructeur plutôt qu’à des données mesurées. Les sols argileux, très répandus en France, réagissent aux variations d’humidité saisonnières par des cycles de retrait et de gonflement. Une extension posée sans étude de sol adaptée amplifie ce phénomène de façon dramatique, en particulier lorsque les fondations ne sont pas descendues à la bonne profondeur.
Conseil : Avant de solliciter un devis de construction pour votre extension, demandez d’abord un diagnostic de l’existant et une reconnaissance géotechnique du secteur d’emprise. Ces deux documents conditionnent toutes les décisions techniques qui suivront, du type de fondations au renforcement éventuel des murs porteurs.
L’étude géotechnique pour une extension : ce que dit la loi
La question de l’obligation légale est souvent mal comprise par les particuliers. Beaucoup pensent que les études de sol ne concernent que les constructions neuves. C’est inexact. La loi ELAN (loi n° 2018-1021 du 23 novembre 2018, article 68), dont les dispositions sont entrées en vigueur le 1er octobre 2020, impose des études géotechniques pour les constructions et extensions de maisons individuelles situées dans les zones exposées au risque de retrait-gonflement des argiles (RGA).
Les zones concernées et les obligations qui s’y appliquent
Le territoire français est cartographié par le site officiel Géorisques selon trois niveaux d’exposition au RGA : faible, moyen et fort. Les obligations légales ne s’appliquent qu’aux zones d’exposition moyenne ou forte, conformément à l’article R112-5 du code de la construction et à l’article L132-5 du code de la construction et de l’habitation (CCH).
Pour une extension de maison individuelle dans ces zones, l’étude géotechnique de conception (G2) est obligatoire dès lors que la surface dépasse 20 m². Cette étude, encadrée par la norme NF P94-500 et l’arrêté du 22 juillet 2020 définissant le contenu des études géotechniques, précise notamment la profondeur et le type de fondations à retenir, les dispositions d’armatures nécessaires et, le cas échéant, les joints de rupture à prévoir entre la structure existante et l’extension.
Ce que contient une mission G2 pour une extension
Une mission G2 comprend des investigations in situ adaptées au site (sondages, essais de pénétration, prélèvements d’échantillons), des analyses en laboratoire des échantillons prélevés, et un rapport de synthèse avec des préconisations de fondations dimensionnées pour les charges réelles du projet. Ce n’est pas un document administratif de façade : c’est un outil de conception que l’entrepreneur doit suivre pour poser les fondations correctement.
En dehors des zones RGA, l’étude géotechnique n’est pas imposée par la loi. Mais l’absence d’obligation légale ne signifie pas absence de risque. Un sol hétérogène, une nappe phréatique fluctuante, un remblai ancien non compacté : ces situations existent partout en France et ne sont visibles qu’avec des investigations de terrain. L’étude reste recommandée, et dans les faits, tout bureau d’études sérieux la préconisera.
Un sol non reconnu, c’est un pari sur la résistance d’un matériau dont personne n’a vérifié les propriétés. En géotechnique, les surprises vont toujours dans le mauvais sens.

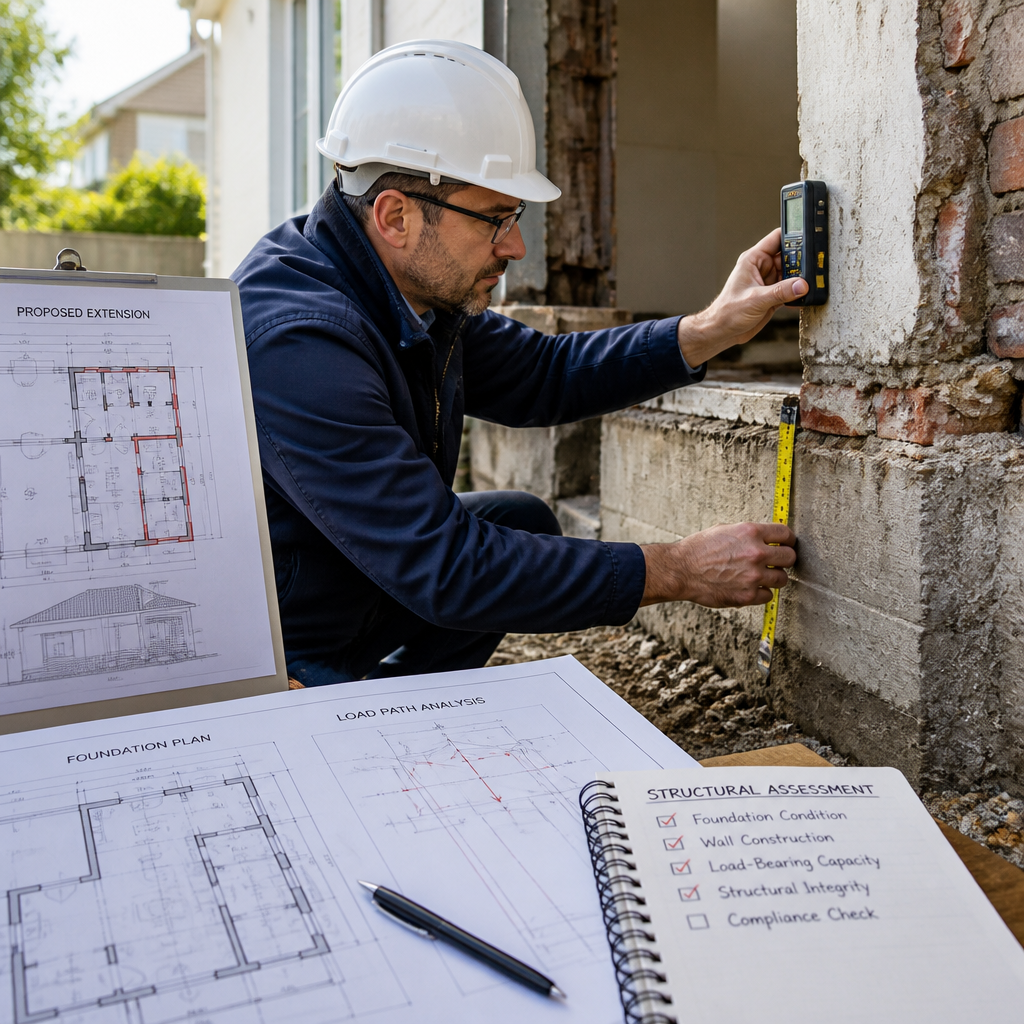

L’étude structurelle : ce que votre bâti existant peut vraiment supporter
L’étude géotechnique répond à la question du sol. L’étude structurelle répond à la question du bâti. Lorsqu’une extension est accolée à une maison existante, elle lui impose de nouvelles charges, de nouvelles contraintes latérales et parfois de nouvelles sollicitations sur des éléments porteurs qui n’ont jamais été dimensionnés pour cela.
Vérification de la capacité portante des éléments existants
Une maison construite dans les années 1960, 1970 ou 1980 n’a pas été conçue avec les mêmes règles de calcul que les constructions actuelles. Les murs porteurs, les poutres, les planchers, les fondations superficielles : tous ont été dimensionnés pour les charges prévues à l’époque, sans anticipation d’une extension future. Avant de percer un mur porteur pour ouvrir l’accès à une extension, ou de poser une charge supplémentaire sur un plancher existant, un ingénieur structure doit vérifier que la capacité portante est compatible avec le projet.
En pratique, les erreurs les plus coûteuses surviennent quand on supprime ou affaiblit un mur porteur sans renforcement préalable, quand on charge un plancher au-delà de sa résistance de conception, ou quand on perfore une structure sans tenir compte de la redistribution des efforts qui en résulte. Ces erreurs restent silencieuses pendant des mois, voire des années, avant que les déformations et les fissures ne les révèlent.
Compatibilité entre l’existant et le neuf
Un point souvent sous-estimé est la question de la compatibilité structurelle entre la maison existante et l’extension neuve. Deux structures construites à des périodes différentes, avec des matériaux différents et des fondations à des profondeurs différentes, ne se comportent pas de la même façon sous l’effet des charges et des variations thermiques. L’ingénieur structure doit définir si la jonction doit être rigide, avec une liaison mécanique continue, ou si un joint de dilatation doit séparer les deux ouvrages pour leur permettre de bouger de façon indépendante sans se dégrader mutuellement.
Conseil : Si votre maison existante présente déjà des fissures, même légères, faites réaliser un diagnostic structurel avant de lancer le projet d’extension. Des fissures préexistantes peuvent signaler un tassement en cours ou une insuffisance de fondation que l’extension ne fera qu’aggraver. Mieux vaut le savoir avant d’engager les travaux.
Les risques concrets d’une extension sans étude préalable
Lancer une extension sans étude structurelle ni géotechnique, c’est construire sans filet. Les risques ne sont pas théoriques. Ils se matérialisent sur des chantiers réels, avec des conséquences financières et parfois sécuritaires que les propriétaires n’avaient pas anticipées.
Le tassement différentiel, premier facteur de sinistres
Le tassement différentiel est la pathologie la plus fréquente sur les extensions mal étudiées. Il survient quand la maison existante et l’extension neuve tassent à des vitesses ou des amplitudes différentes, créant des tensions à l’interface des deux structures. Les symptômes sont caractéristiques : fissures en escalier sur les maçonneries de briques ou de parpaings, fissures obliques à 45° au niveau des baies, décollements aux jonctions des deux bâtis. Ces désordres peuvent progresser rapidement et compromettre la solidité de l’ensemble.
Les causes sont connues : fondations de l’extension posées à une profondeur insuffisante, sol d’assise différent de celui de la maison existante, terrain en pente avec ancrage à des niveaux différents. Une étude géotechnique préalable permet d’identifier ces situations et d’y répondre avec des fondations adaptées avant que le problème ne se pose.
Les conséquences assurantielles d’un sinistre non couvert
L’absence d’étude géotechnique dans les zones où elle est légalement requise constitue un manquement aux règles de l’art. En cas de sinistre structurel, les assureurs dommages-ouvrage et les assureurs en responsabilité décennale peuvent contester leur garantie, ou du moins engager des procédures d’expertise contradictoire qui retardent et compliquent la prise en charge. La réparation d’un tassement différentiel, avec reprise en sous-oeuvre des fondations, relocalisation des réseaux et restauration des finitions, représente un coût très largement supérieur au coût d’une étude préventive.
Tableau comparatif : G1, G2 et mission structurelle
Comprendre la différence entre les types d’études permet de savoir ce dont votre projet a précisément besoin. Ces trois missions ne sont pas interchangeables et ne répondent pas aux mêmes questions.
|
Type de mission |
Objet de l’étude |
Quand est-elle nécessaire pour une extension ? |
|---|---|---|
|
Mission G1 PGC (Principes Généraux de Construction) |
Établit un modèle géologique préliminaire du site et identifie les contraintes principales liées au phénomène RGA. Premier niveau d’investigation, encadré par la norme NF P94-500. |
Obligatoire à la vente d’un terrain non bâti constructible en zone RGA exposition moyenne ou forte, depuis le 1er octobre 2020. Utile comme point de départ avant la G2. |
|
Mission G2 (Géotechnique de Conception) |
Définit les fondations adaptées (profondeur, type, dispositions constructives), les armatures nécessaires et les joints de rupture éventuels entre structures adjacentes. Investigations in situ complètes et analyses en laboratoire. |
Obligatoire pour toute extension de maison individuelle de plus de 20 m² en zone RGA exposition moyenne ou forte (loi ELAN, article R112-5 du code de la construction). Recommandée partout ailleurs. |
|
Mission structurelle (Étude de structure) |
Vérifie la capacité portante des éléments de la maison existante (murs porteurs, fondations, planchers, poutres), dimensionne les renforcements nécessaires et définit la jonction technique entre l’existant et l’extension. |
Nécessaire dès que l’extension implique une ouverture dans un mur porteur, une charge supplémentaire sur un plancher existant, ou une liaison structurelle entre deux bâtis de générations différentes. Non liée à une zone géographique : elle s’impose partout. |
Comment se déroulent ces études en pratique
Beaucoup de propriétaires imaginent que ces études sont longues, invasives et perturbantes. En réalité, les interventions sur le terrain durent généralement une journée pour une extension courante, et les délais de remise du rapport permettent de s’intégrer sans friction dans le calendrier normal d’un projet de permis de construire.
Séquence d’intervention sur un projet d’extension
La séquence logique est la suivante. En premier lieu, le diagnostic de l’existant permet de qualifier l’état structurel de la maison avant le projet, d’identifier des désordres préexistants et de préciser les points d’attention pour la jonction avec l’extension. En parallèle ou juste après, la reconnaissance géotechnique du site d’emprise de l’extension est réalisée : sondages, essais en place, prélèvements pour analyses en laboratoire. Une fois le rapport géotechnique disponible, l’ingénieur structure dispose de toutes les données pour dimensionner les fondations, les éléments de liaison et les renforcements éventuels de l’existant.

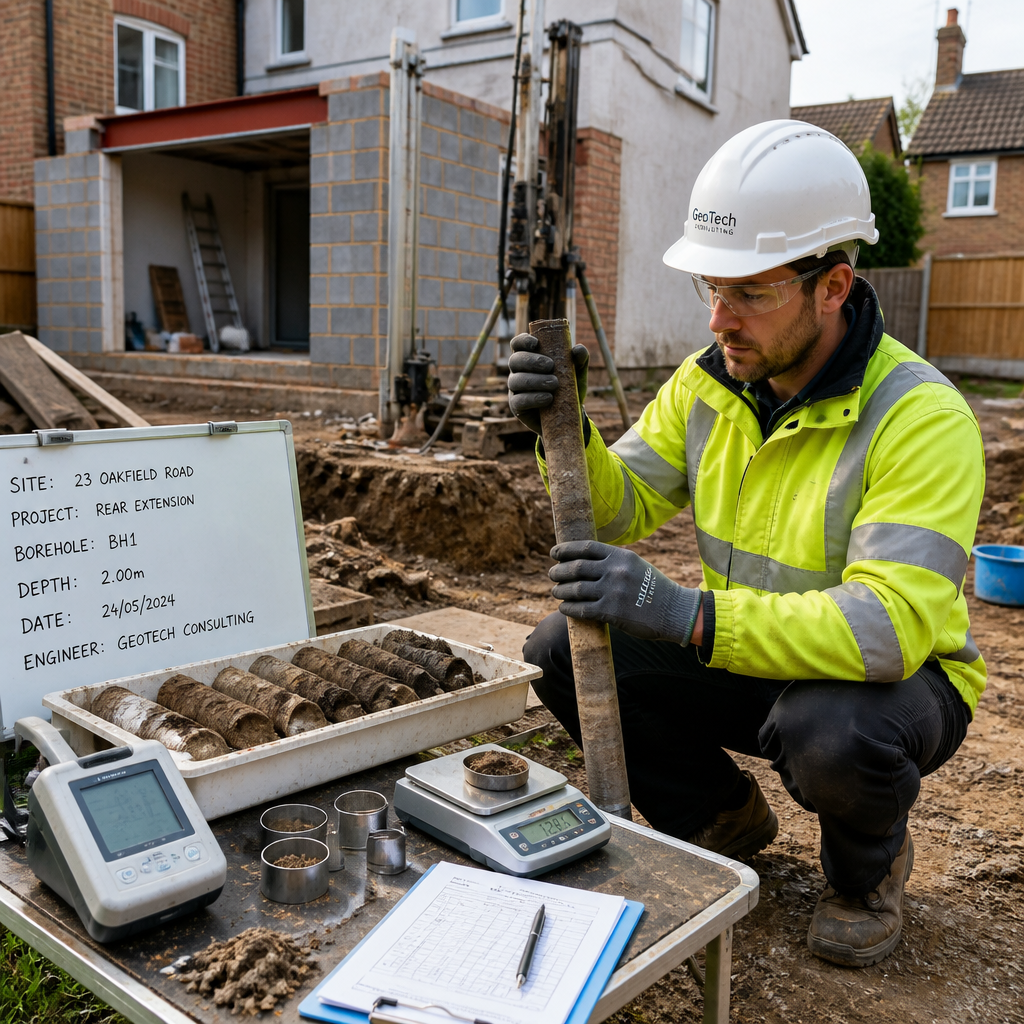

Ce que les investigations de terrain révèlent réellement
Un sondage géotechnique révèle la succession des couches de sol, leur nature, leur compressibilité et leur sensibilité à l’eau. Sur un même terrain, il n’est pas rare de trouver une couche de remblai ancien en surface, puis une couche d’argile sensible, puis un substratum plus portant à une profondeur variable. Ces informations ne sont accessibles par aucune autre méthode. Elles conditionnent directement le type de fondations à retenir : semelles filantes classiques, fondations profondes, longrines sur micropieux, tout dépend de ce que le sol révèle.
L’étude structurelle, de son côté, peut s’appuyer sur des investigations non destructives de l’existant (mesures, sondages ponctuels dans les maçonneries, relevé des fissures existantes) et sur l’analyse des plans originaux si disponibles. Lorsque les plans ne sont pas disponibles, l’ingénieur réalise un relevé de l’existant pour établir son propre modèle de la structure en place.

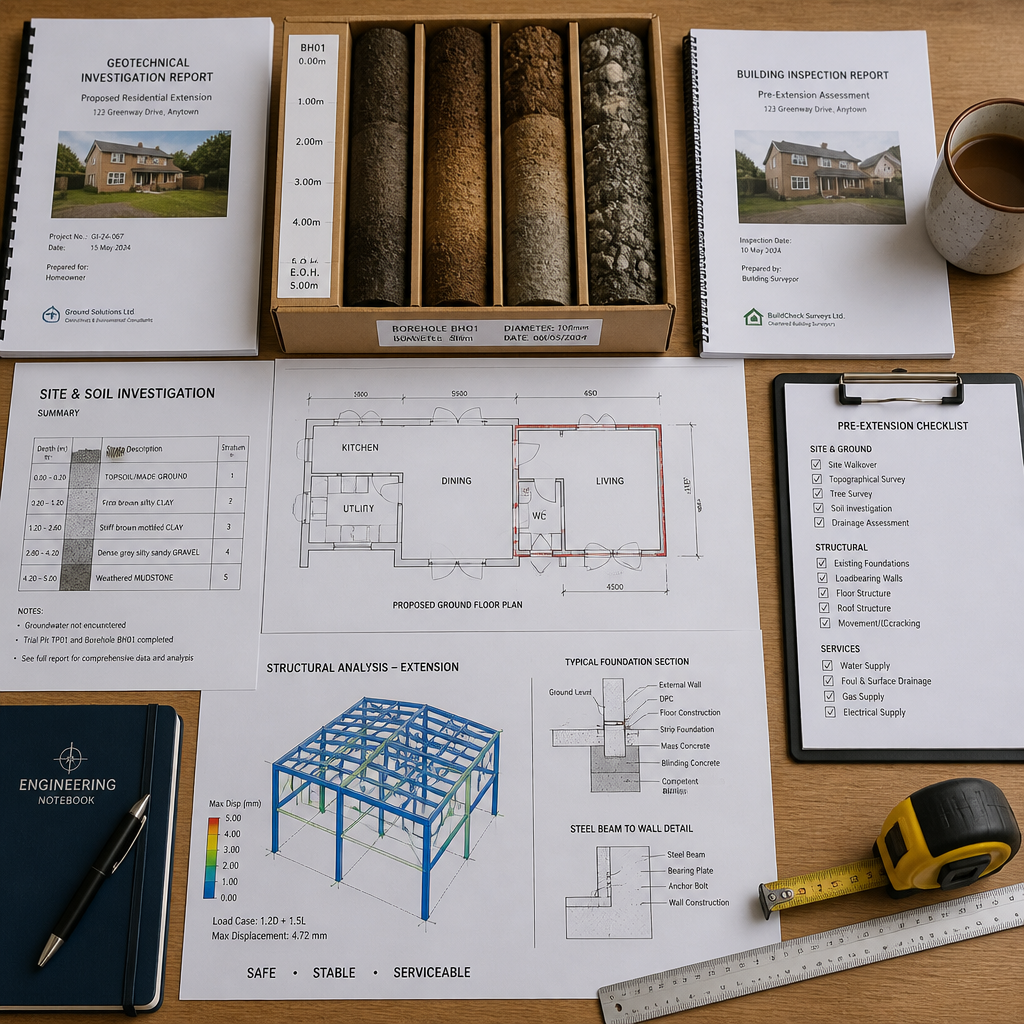

Conseil : Conservez tous les documents techniques produits lors de ces études dans le dossier de votre bien immobilier. En cas de revente, ils constituent une preuve de la qualité du projet et peuvent être exigés par le notaire ou l’acheteur dans le cadre du diagnostic vendeur.
Questions fréquentes
Mon extension fait moins de 20 m². Suis-je dispensé de toute étude géotechnique ?
En zone RGA d’exposition moyenne ou forte, l’obligation légale d’une mission G2 s’applique aux extensions dépassant 20 m². En dessous de ce seuil, la loi ne l’impose pas expressément. Cela ne signifie pas que votre sol est sans risque. Un terrain argileux reste argileux quelle que soit la surface construite dessus, et une extension de 15 m² mal fondée peut provoquer exactement les mêmes désordres qu’une de 30 m². La réalisation d’une étude, même simplifiée, reste une bonne pratique que tout professionnel sérieux vous recommandera.
Comment savoir si mon terrain est en zone RGA exposition moyenne ou forte ?
Le site officiel Géorisques, géré par le BRGM (Bureau de Recherches Géologiques et Minières), permet de consulter gratuitement la cartographie nationale des aléas argile. En saisissant l’adresse de votre bien, vous obtenez immédiatement le niveau d’exposition. Cette vérification prend deux minutes et détermine si les obligations de la loi ELAN s’appliquent à votre projet.
Quelle est la différence entre une étude de sol G1 et une étude G2 ?
La mission G1 PGC est un premier niveau d’investigation qui établit un modèle géologique préliminaire et identifie les grands risques géotechniques d’un site. Elle est surtout réalisée en phase de vente de terrain ou en amont d’un projet. La mission G2 est une étude de conception complète : elle inclut des investigations in situ poussées, des analyses en laboratoire et produit des préconisations de fondations dimensionnées pour les charges réelles du projet. C’est la G2 qui est obligatoire pour construire ou agrandir en zone RGA.
Peut-on réaliser l’étude structurelle et l’étude géotechnique en même temps ?
Ces deux missions sont complémentaires et peuvent être coordonnées dans le cadre d’une mission globale, ce qui présente des avantages pratiques évidents : une seule intervention sur site, une communication directe entre géotechnicien et ingénieur structure, et un rapport synthétique cohérent. C’est précisément l’approche que permettent les bureaux d’études pluridisciplinaires spécialisés en géotechnique et expertise structurelle. La coordination évite les incompatibilités entre les préconisations de fondations et les hypothèses de charge retenues par l’ingénieur structure.
L’étude géotechnique est-elle valable indéfiniment ?
Un rapport géotechnique est lié à un projet défini sur un site défini à une date donnée. Si le projet évolue significativement (surface, localisation de l’extension sur le terrain, type de fondations envisagé), ou si des travaux ont modifié le terrain entre-temps, une mise à jour ou une nouvelle étude peut être nécessaire. En pratique, un rapport de moins de deux ans sur un terrain non modifié reste généralement utilisable pour un projet similaire, mais c’est au bureau d’études de confirmer la validité des données au regard du nouveau projet.
Que se passe-t-il si je construis mon extension sans étude dans une zone où elle est obligatoire ?
Construire sans l’étude légalement requise vous expose à plusieurs risques cumulatifs. D’abord, un risque technique : des fondations non adaptées au sol peuvent provoquer des tassements différentiels et des fissures structurelles. Ensuite, un risque assurantiel : en cas de sinistre décennal, l’absence de l’étude obligatoire peut être utilisée par l’assureur pour contester ou limiter sa garantie. Enfin, un risque juridique : le maître d’oeuvre et l’entrepreneur sont tenus aux règles de l’art, dont le respect des obligations de la loi ELAN fait partie.
