Un plancher collaborant acier-béton se pose en quelques jours, et c’est justement ce qui rend ses défauts difficiles à voir une fois la dalle coulée. Dans un bâtiment tertiaire, bureaux, cabinets, commerces ou locaux d’activité, la question n’est pas seulement de savoir si le plancher tient aujourd’hui, mais s’il tiendra le jour où l’on change l’aménagement, qu’on ajoute des cloisons lourdes ou des rayonnages de stockage. Sur le terrain, les problèmes viennent rarement de la matière elle-même. Ils viennent d’un bac posé dans le mauvais sens, d’un appui trop court ou d’une charge d’exploitation jamais recalculée.
Cet article explique comment vérifier la capacité portante d’un plancher collaborant, quels points contrôler lors d’une expertise structurelle en Côte-d’Or et quand faire appel à un ingénieur structure à Dijon ou dans la région.
Sommaire
Table des matières
- Sommaire
- Points clés à retenir
- Fonctionnement du plancher collaborant
- Sens de pose du bac acier
- Charges d’exploitation des locaux tertiaires
- Vérifier la capacité portante d’un plancher existant
- Expertise structurelle en Côte-d’Or
- Méthodes de vérification comparées
- Erreurs fréquentes et suite de la mission
- Questions fréquentes
- Références
Points clés à retenir
|
Point clé |
Explication |
|---|---|
|
Le sens de pose est imposé |
Un bac acier se pose dans un seul sens selon son profil. Une tôle retournée perd une partie de sa géométrie utile et doit être contrôlée avant le coulage du béton. |
|
La portée dépend de l’étaiement |
Un échange technique publié sur un forum évoque environ 3,40 m sans étaiement et 6,50 m avec étaiement pour un profil donné. Ces valeurs se vérifient toujours sur la fiche du fabricant. |
|
Les appuis ont une largeur minimale |
Un appui sur béton ou poutre métallique doit mesurer au moins 50 mm, et au moins 70 mm sur mur de brique ou structure bois. |
|
Un changement d’usage relance le calcul |
Passer de bureaux à des archives ou à des salles de réunion très denses modifie la charge d’exploitation. Le plancher doit être recalculé, pas seulement observé. |
|
Les désordres visibles sont des indices |
Fissures en sous-face, flèche anormale ou vibrations signalent souvent un problème de charge ou de connexion acier-béton. Ils doivent être investigués avant tout travaux. |
|
Sans dossier, on mesure sur site |
En l’absence de plans d’exécution ou de note de calcul, l’expertise repose sur des relevés d’épaisseur de dalle, de hauteur de bac, de portées réelles et de section des poutres. |
Fonctionnement du plancher collaborant
Un plancher collaborant associe deux matériaux qui ne travaillent pas de la même façon. La tôle d’acier nervurée, appelée bac acier, sert de coffrage perdu pendant le coulage, puis reprend les efforts de traction en partie basse. La dalle en béton, coulée par-dessus, reprend la compression. C’est cette association qui permet de franchir des portées intéressantes sans poutraison dense.
La liaison entre les deux matériaux repose sur les connecteurs, souvent des goujons soudés sur la poutre ou sur la tôle selon le système retenu. Sans eux, la dalle glisse sur le bac et le plancher se comporte comme deux éléments séparés, avec une capacité très inférieure. Le calcul vérifie donc la résistance en flexion, mais aussi le cisaillement longitudinal entre le béton et l’acier.
Les règles professionnelles publiées pour la conception et la réalisation de planchers collaborants insistent sur ce point. Elles listent notamment la capacité en cisaillement des connexions entre plancher et poutre, et entre plancher et solive. Dans la pratique, c’est souvent là que les anomalies passent inaperçues, parce que les connexions sont cachées dans l’épaisseur de la dalle.
Le dimensionnement s’appuie sur les Eurocodes, en particulier la norme NF EN 1994-1-1 pour les structures mixtes acier-béton et la norme NF EN 1991-1-1 pour les charges. Un bureau d’études qui ne travaille pas avec ces deux références passe à côté de points essentiels, notamment sur le comportement du bac pendant la phase de construction.
Sur chantier, il faut aussi distinguer deux situations. Pendant le coulage, le bac seul doit supporter le poids frais du béton et les charges de chantier. Une fois le béton durci, le plancher travaille en système mixte pour l’usage final. Un plancher peut être suffisant à l’usage et insuffisant pendant la mise en œuvre, si l’étaiement est retiré trop tôt.
Sens de pose du bac acier
Le sens de pose est la vérification la plus simple et pourtant l’une des plus négligées. Un bac nervuré tient sa résistance de sa géométrie. Posé à l’envers, il ne présente plus la section prévue, et la rigidité de l’ensemble baisse.
Un cas publié sur un forum de particuliers illustre bien le problème. Un propriétaire a découvert que les tôles d’une future cuisine avaient été posées dans le mauvais sens, alors que l’inscription imprimée indiquait clairement le côté recevant le béton. Le maçon jugeait l’erreur sans gravité. Une réponse, datée de juillet 2024, rappelait qu’un profil n’a qu’un seul sens de pose et qu’il fallait faire valider la mise en œuvre par le fournisseur.
Un bac posé dans le mauvais sens ne se rattrape pas avec un peu plus de béton. Il se reprend par le calcul, par la reprise de l’étaiement, voire par le démontage.
Le même échange donnait des repères à utiliser comme point de départ, et certainement pas comme valeurs de projet : une portée d’environ 3,40 m sans étaiement et 6,50 m avec étaiement, un appui d’au moins 50 mm sur béton ou poutre métallique, et au moins 70 mm sur mur de brique ou structure bois. Ces valeurs changent selon le profil et la version de la fiche technique.
Conseil : relevez la référence imprimée sur la tôle, puis demandez la fiche de pose du fabricant avant le coulage. Si l’entreprise refuse de faire valider la mise en œuvre par écrit, cette réticence est déjà une information utile pour le maître d’ouvrage.

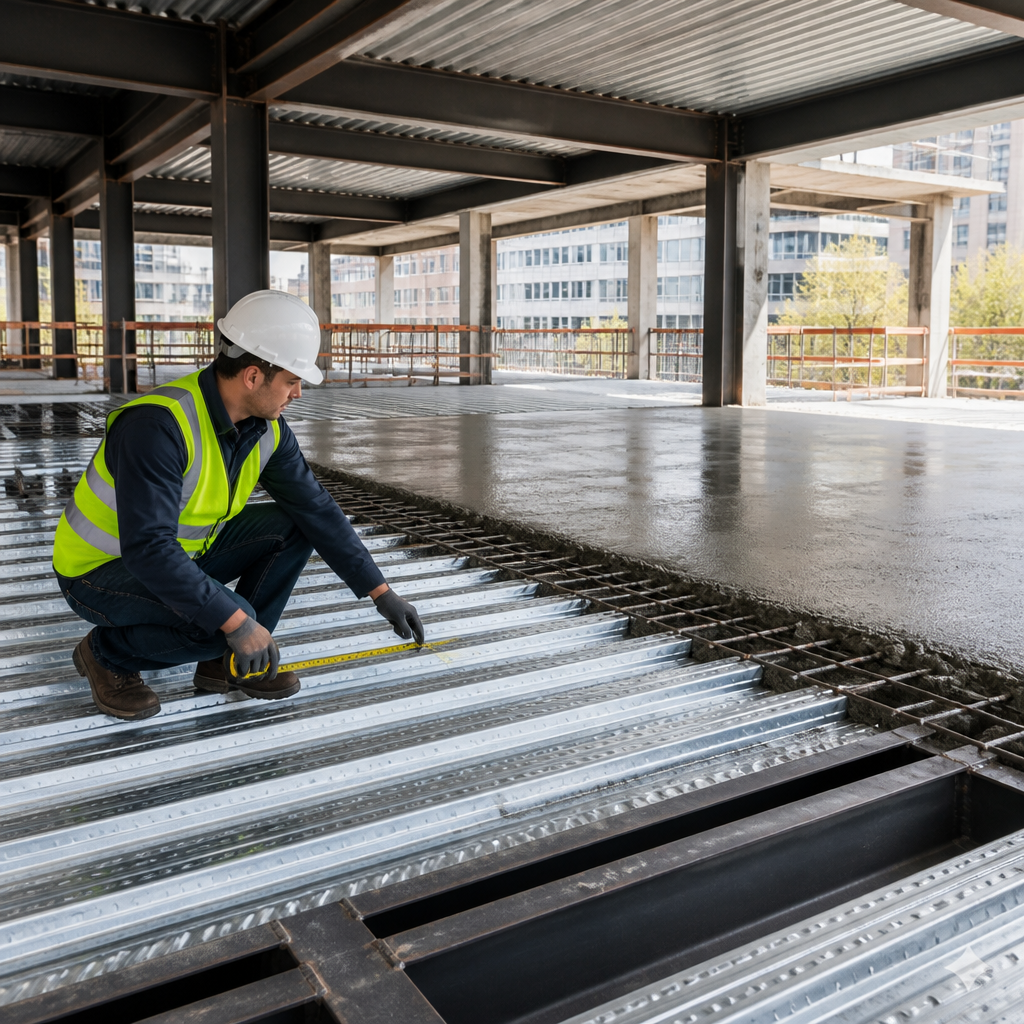

Le contrôle se fait avant le coulage, car une fois le béton coulé, il ne reste plus rien à voir. Un contrôle visuel de dix minutes, photos à l’appui, évite souvent une expertise coûteuse trois ans plus tard, quand une fissure apparaît dans la cuisine du dessous.
Charges d’exploitation des locaux tertiaires
Un bureau courant relève généralement de la catégorie B de l’Eurocode 1, avec une charge d’exploitation de l’ordre de 2,5 kN/m². Cette valeur doit être confirmée selon l’annexe nationale et le projet réel. Le problème ne vient presque jamais du bureau tel qu’il a été conçu, mais de l’usage qu’on lui donne ensuite.
Trois usages reviennent souvent dans les expertises. Les salles d’archives avec rayonnages chargés, les locaux techniques lourds et les salles de réunion très denses dépassent largement la charge d’un bureau standard. Un plancher dimensionné pour des postes de travail ne dit rien de sa tenue avec des dossiers empilés sur plusieurs mètres de hauteur.
Les cloisons posent un problème voisin. Une cloison légère est généralement prise en compte par une charge forfaitaire répartie. En revanche, une cloison en maçonnerie, une paroi vitrée lourde ou un faux plancher technique chargé mérite une vérification ponctuelle, surtout si elle est placée en travers des nervures.
Les charges concentrées ont aussi leur importance. Un groupe de ventilation posé sur un plancher intermédiaire, une cuve ou une armoire de serveurs ne se répartissent pas comme une charge uniforme. Dans un immeuble tertiaire, la première question que nous posons est simple : quel usage est prévu pour les dix prochaines années ? Une réponse floue doit conduire à un calcul avec une marge.
Vérifier la capacité portante d’un plancher existant
Le point de départ est toujours le dossier. Les plans d’exécution, la note de calcul, la fiche du fabricant du bac et les procès-verbaux de réception du béton permettent de comprendre ce qui a été prévu. Si ces documents manquent, l’expertise commence par un relevé complet, ce qui allonge les délais et augmente le coût de la mission.
Sur site, on mesure l’épaisseur de la dalle au-dessus des nervures, la hauteur du bac, la portée réelle, la section des poutres et la nature des appuis. Quand les connecteurs sont accessibles, on contrôle leur présence et leur état. Ces relevés disent souvent plus que les plans, parce qu’un chantier s’écarte fréquemment de ce qui était dessiné.
Le calcul vérifie ensuite la résistance en flexion, le cisaillement longitudinal, la résistance des appuis, puis la flèche sous charges de service. La flèche est souvent le critère décisif. Une dalle peut être résistante mais inconfortable, avec des fissures dans les cloisons et des portes qui frottent. Pour l’occupant, c’est un défaut bien réel, même si la sécurité n’est pas immédiatement en jeu.
Si les fissures suivent régulièrement le sens des nervures, on suspecte une corrosion du bac, un défaut de connexion ou une reprise de bétonnage mal faite. Un sondage ciblé permet alors de trancher. Un essai de chargement contrôlé n’est utile que lorsque le calcul ne suffit pas à lever le doute, et il se décide toujours avec le maître d’ouvrage.
Expertise structurelle en Côte-d’Or
Une expertise structurelle se justifie dans plusieurs situations précises : fissures qui évoluent, flèche visible, création d’une ouverture dans un plancher, surélévation, changement d’usage ou mise en conformité d’un bâtiment tertiaire. Attendre que le désordre devienne spectaculaire multiplie en général le coût des travaux de reprise.
Nous intervenons sur des bâtiments tertiaires dans toute la Côte-d’Or, notamment à Dijon, Beaune, Nuits-Saint-Georges ou Chalon-sur-Saône, ainsi qu’en Saône-et-Loire et dans le Jura. Le déplacement ne change pas la méthode, mais il change la logistique : accès aux faux plafonds, horaires de chantier, présence des exploitants et des gestionnaires de site.
Un ingénieur structure à Dijon, ou ailleurs dans la région, doit livrer un rapport lisible pour le maître d’ouvrage. Dans la pratique, ce rapport comporte des constats photographiques, les hypothèses de calcul, les vérifications réalisées et une conclusion chiffrée sur la capacité du plancher. Il présente aussi les options de renforcement possibles, comme l’ajout de profils métalliques sous le plancher, la reprise des connexions ou la création d’une sous-poutre.
Le rapport doit distinguer clairement ce qui a été mesuré, ce qui a été supposé et ce qui reste à confirmer. Un document qui mélange ces trois niveaux de certitude ne sert ni au gestionnaire du bâtiment, ni à l’entreprise qui devra travailler sur le plancher.
Méthodes de vérification comparées
Trois approches sont couramment utilisées pour vérifier un plancher collaborant. Elles ne répondent pas aux mêmes questions et ne coûtent pas le même prix. Le choix dépend surtout de l’usage prévu et du niveau de doute.
|
Approche |
Ce qu’elle apporte |
Limites |
|---|---|---|
|
Revue documentaire seule |
Rapide, elle vérifie la cohérence avec la note de calcul d’origine et la fiche du fabricant. |
Elle ne dit rien de l’état réel du plancher après plusieurs années d’usage ni des écarts de chantier. |
|
Relevé in situ et recalcul complet |
Elle confronte la réalité du bâtiment aux hypothèses, et identifie les écarts de géométrie, d’appui ou de connexion. |
Elle demande un accès aux faux plafonds et prend plus de temps, surtout dans un bâtiment en exploitation. |
|
Essai de chargement contrôlé |
Elle mesure directement la flèche et le comportement du plancher sous charge. |
Elle exige une préparation soignée et des précautions, et reste réservée aux cas où le calcul ne suffit pas. |
Notre position est claire : une revue documentaire seule ne suffit jamais lorsqu’il y a un changement d’usage. Elle peut suffire pour répondre à une question de cohérence simple, mais dès qu’une charge change, il faut un relevé et un recalcul.
L’essai de chargement a sa place, mais il ne remplace pas le calcul. Il sert à trancher un doute sérieux sur une portée ou une flèche, pas à remplacer une analyse structurelle. Un essai mal préparé peut d’ailleurs endommager un plancher déjà fragilisé.
Erreurs fréquentes et suite de la mission
La première erreur consiste à se contenter d’une visite visuelle. Un plafond propre ne dit rien de la connexion acier-béton ni de la portée réelle. La deuxième est de supposer qu’une dalle épaisse garantit la capacité du plancher. Ce qui compte, c’est l’association du bac, des connecteurs et de la dalle, et la hauteur de bac joue aussi un rôle.
La troisième erreur est de retirer l’étaiement avant que le béton ait atteint une résistance suffisante. La quatrième est d’ignorer un changement de cloisonnement ou de mobilier lourd. La dernière, et la plus fréquente, est de ne pas garder trace des décisions prises. Quand le bâtiment est revendu, loué ou transformé, personne ne sait plus pourquoi tel renfort a été posé.
Conseil : dans le cahier des charges des travaux, exigez une fiche de pose signée du fabricant du bac, des photos avant coulage et le compte rendu de dépose de l’étaiement. Ces trois documents coûtent peu et sont les premiers demandés lors d’une expertise ultérieure.
Une mission d’expertise se termine par un rapport, un plan de renforcement si nécessaire, puis un suivi des travaux. Ce suivi permet de vérifier que les reprises sont exécutées comme prévu, avant que le bâtiment ne retrouve son usage normal.
Questions fréquentes
Comment savoir si un plancher collaborant a été posé dans le bon sens ?
Le bac porte en général une référence et une indication de pose lisibles sur la tôle. Il faut comparer ce marquage à la fiche du fabricant. Si le plancher est déjà coulé, un examen des sous-faces et, si besoin, un sondage permettent de confirmer la situation.
Quelle portée peut-on viser pour un plancher collaborant ?
La portée admissible dépend du profil de bac, de l’épaisseur de dalle, de la présence d’étaiement et des charges appliquées. Un échange de forum cite environ 3,40 m sans étaiement et 6,50 m avec étaiement, mais ces repères doivent être vérifiés sur la fiche technique du produit mis en œuvre.
Faut-il une expertise structurelle pour un changement d’usage dans un bâtiment tertiaire ?
Dans la plupart des cas, oui. Passer de bureaux à des archives, un local technique ou une salle très chargée modifie la charge d’exploitation. Le plancher doit alors être recalculé avec les nouvelles hypothèses, sinon le maître d’ouvrage prend un risque réel.
Quel est le rôle d’un ingénieur structure à Dijon dans ce type de mission ?
Il relève le bâtiment, reconstitue le fonctionnement réel du plancher, réalise les vérifications de résistance et de flèche, puis propose des solutions de renforcement chiffrées. Il produit aussi un rapport exploitable par le gestionnaire du bâtiment et par les entreprises.
Une fissure dans un plancher collaborant est-elle grave ?
Pas forcément, mais une fissure qui suit les nervures, s’élargit avec le temps ou s’accompagne d’une flèche visible mérite une investigation. Le diagnostic doit être fait avant d’engager des travaux de finition qui masqueraient l’évolution du désordre.
Si vous avez déjà rencontré un bac posé dans le mauvais sens ou un plancher qui fléchit après un changement d’usage, partagez-nous votre expérience, cela nous aide à préciser les points à vérifier en priorité.
