Renforcement de structure : techniques clés des ingénieurs

Un bâtiment fissuré, des fondations qui tassent, une charpente qui fléchit sous une charge accrue : le renforcement de structure est rarement un choix, c’est une nécessité. Pourtant, trop de maîtres d’ouvrage attendent que les signes de désordre s’aggravent avant d’agir. En Côte-d’Or, en Saône-et-Loire ou dans le Jura, les bâtiments anciens représentent une part considérable du parc construit, et leurs structures réclament une attention technique que seule une ingénierie structurelle rigoureuse peut apporter. Cet article présente les principales techniques de renforcement utilisées par les ingénieurs, du diagnostic initial à la mise en oeuvre, pour aider professionnels et particuliers à faire les bons choix.

Table des matières

• Points clés à retenir
• Pourquoi renforcer une structure existante ?
• Le diagnostic préalable : une étape non négociable
• Renforcement des structures en béton armé
• Renforcement des structures en maçonnerie
• Reprise en sous-oeuvre et renforcement des fondations
• Renforcement parasismique des bâtiments existants
• Tableau comparatif des techniques principales
• Questions fréquentes
• Références

Points clés à retenir

Pourquoi renforcer une structure existante ?

La question se pose dès qu’un ouvrage présente des signes de faiblesse ou doit faire face à de nouvelles exigences. Un changement de destination, une surcharge liée à l’ajout d’un niveau, une modification des planchers, ou encore la simple dégradation des matériaux dans le temps : chacune de ces situations peut rendre le renforcement de la structure indispensable.

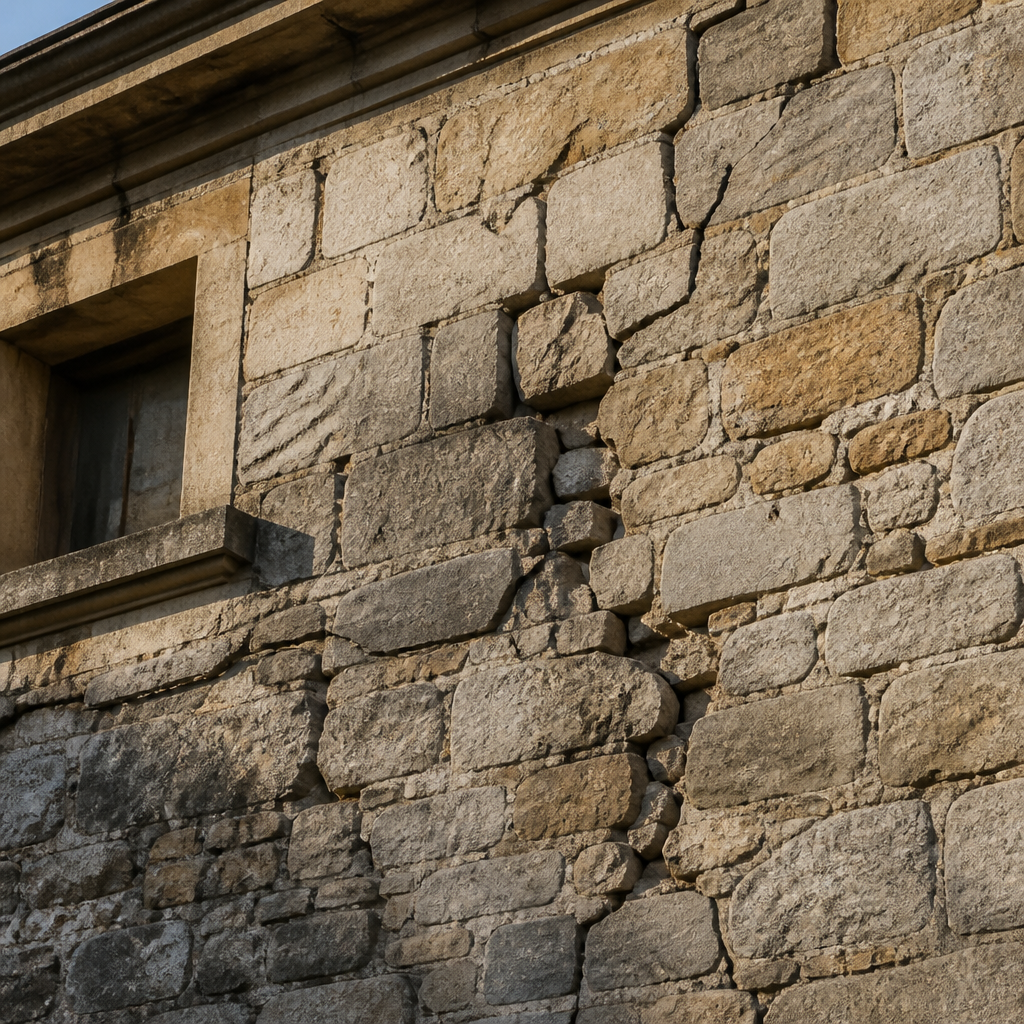

En pratique, les ingénieurs distinguent deux grandes familles de situations. La première est réactive : le bâtiment présente des désordres visibles, fissures évolutives, déformation des éléments porteurs, tassement différentiel. La seconde est préventive : l’ouvrage est sain mais doit être adapté à de nouvelles charges ou à une nouvelle réglementation, notamment parasismique.

Dans les deux cas, la réhabilitation structurelle est une discipline à part entière, qui ne tolère ni approximation ni solution générique. Un bâtiment en maçonnerie de pierre calcaire à Beaune ne se renforce pas de la même façon qu’un immeuble en béton armé des années 1970 à Chalon-sur-Saône. C’est la connaissance du matériau, de l’histoire du bâtiment et du comportement du sol support qui guide le choix de la technique.

Le diagnostic préalable : une étape non négociable

Avant de choisir une quelconque technique de renforcement bâtiment, l’ingénieur doit établir un état des lieux précis de l’ouvrage. Cela implique d’identifier la nature des matériaux en place, béton armé, acier, bois ou maçonnerie, et de vérifier leur état de conservation réel, pas celui qu’on imagine.

L’analyse structurelle consiste ensuite à simuler le comportement de la structure sous différentes sollicitations et à comparer ses capacités actuelles aux exigences des normes en vigueur, notamment les Eurocodes. C’est à ce stade que l’ingénieur identifie les points faibles : un poteau sous-dimensionné, une poutre fissurée en tête, une fondation superficielle sur un sol insuffisamment portant.

Un diagnostic structurel rigoureux ne se résume pas à un examen visuel. Il s’appuie sur la collecte des plans d’origine, des notes de calcul existantes, et si nécessaire sur des sondages destructifs ou des investigations au sol pour confirmer les hypothèses sur les matériaux et les fondations.

À Dijon, à Dole ou à Lons-le-Saunier, les bâtiments du XIXe et du début du XXe siècle ont souvent été construits sans plans d’exécution conservés. L’ingénieur doit alors reconstituer la logique structurelle de l’ouvrage avant de proposer toute intervention. Sauter cette étape expose à des renforcements mal ciblés, voire contre-productifs.

Conseil : Lorsque vous commandez un diagnostic structurel, demandez systématiquement une note de calcul conforme aux Eurocodes et non un simple rapport descriptif. C’est le calcul qui justifie la nécessité et le dimensionnement du renforcement, pas les seules observations de terrain.

Renforcement des structures en béton armé

Les tissus de fibres de carbone (TFC)

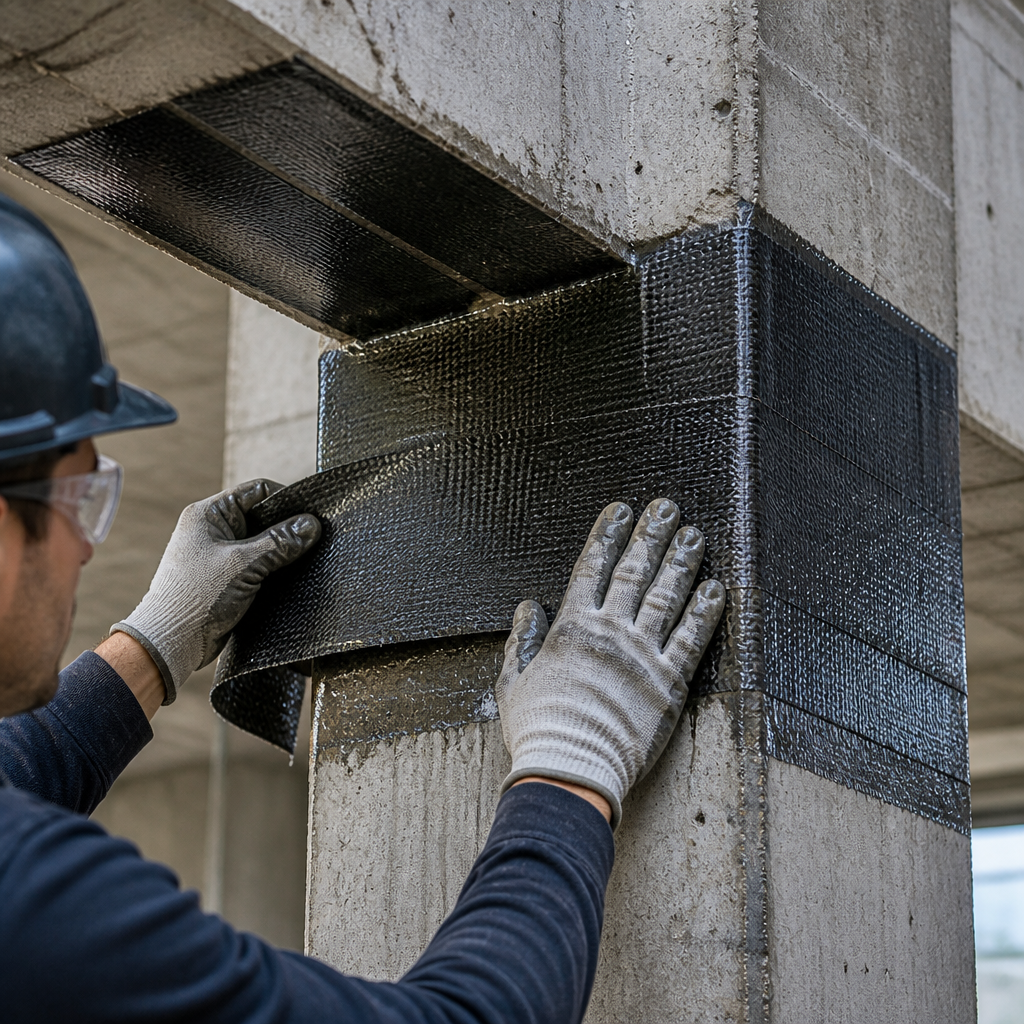

Le renforcement par fibres de carbone consiste à coller, par marouflage, des bandes souples imprégnées de résine époxy sur la surface du béton à renforcer. Cette technique améliore la résistance aux moments de flexion et aux efforts de traction des éléments structurels en béton armé, en particulier les poutres et les planchers.

L’atout principal est la mise en oeuvre rapide et l’absence de modification géométrique significative de l’élément renforcé. En revanche, la technique exige un support de béton sain : si le béton est carbonaté en profondeur ou présente des arrachements, l’adhérence de la résine est compromise et le renforcement perd toute efficacité. Un sablage ou ponçage préalable est systématiquement nécessaire.

Les grilles carbone associées à un mortier-colle, dites systèmes TRM (Textile Reinforced Mortar), constituent une variante plus récente qui assure une meilleure dispersion des contraintes sur les surfaces de grande dimension. Ces systèmes permettent notamment d’accroître la résistance de voiles de béton armé soumis à des sollicitations combinées.

Le chemisage béton armé

Le chemisage consiste à entourer un élément porteur existant, poteau ou voile, d’une nouvelle enveloppe de béton armé coulée en place. C’est la technique de renforcement la plus robuste pour augmenter la capacité à la compression et à la flexion composée. Elle est couramment utilisée lors de la réhabilitation d’immeubles collectifs dont les poteaux ont été sous-dimensionnés ou endommagés.

L’inconvénient est la réduction de la surface utile et l’obligation de reprendre les interfaces avec les planchers et les poutres adjacentes. En pratique, le chemisage est rarement réalisé sur un seul poteau isolé : il doit être planifié sur l’ensemble de la file structurelle pour ne pas créer de déséquilibre de rigidité entre éléments voisins.

Le béton projeté (gunitage)

Le béton projeté est appliqué par projection à grande vitesse sur la surface à renforcer, après mise en place d’un treillis soudé ou d’armatures additionnelles. Il s’adapte aux géométries irrégulières et permet d’intervenir sur des surfaces difficiles d’accès, notamment des voiles verticaux en sous-sol ou des poutres dans des espaces contraints.

C’est une technique polyvalente, utilisable sur le béton armé comme sur la maçonnerie. Sa qualité dépend étroitement du savoir-faire de l’applicateur et du contrôle de la porosité du béton projeté, deux variables que l’ingénieur doit intégrer dans le suivi de chantier.

Renforcement des structures en maçonnerie

L’injection de liants

Les maçonneries de moellons ou de briques creuses présentent souvent des cavités internes ou des joints détériorés qui réduisent leur cohésion et leur résistance. L’injection de coulis de ciment ou de liants à base de chaux hydraulique permet de consolider la maçonnerie de l’intérieur, sans travaux de démontage.

La technique est particulièrement adaptée aux murs de pierre anciens que l’on rencontre fréquemment dans les bâtiments de Gevrey-Chambertin, Nuits-Saint-Georges ou Fixin, où le patrimoine bâti en pierre calcaire de Bourgogne est omniprésent. Avant toute injection, un carottage d’investigation est nécessaire pour cartographier les vides et choisir la viscosité du coulis adapté.

Le renforcement par plats collés et agrafes métalliques

Pour les fissures évolutives dans une maçonnerie, la reprise mécanique par agrafes en acier inoxydable positionnées en travers de la fissure est une réponse ciblée et peu invasive. Les agrafes cousent la fissure et répartissent les contraintes de traction sur une longueur suffisante pour stabiliser le désordre.

Les plats métalliques collés en surface remplissent un rôle similaire pour les éléments fléchis. Cette approche est économique mais limitée aux cas où la pathologie est localisée. Un mur dont l’ensemble du système de contreventement est défaillant ne peut pas être traité par simple agrafage.

Le corsetage et les chaînages

Le corsetage consiste à ceinturer un volume maçonné avec des tirants en acier qui serrent la structure et compensent le défaut de liaison entre murs perpendiculaires. L’ajout de chaînages horizontaux et verticaux améliore la tenue d’ensemble, en particulier vis-à-vis des actions sismiques ou des poussées parasites.

Ces techniques sont au coeur des interventions de réhabilitation structurelle des bâtiments en zone de sismicité modérée, comme une partie des communes de Saône-et-Loire et du Jura. Elles sont dimensionnées par calcul et non par simple règle empirique.

Conseil : Ne confondez pas le rejointoiement décoratif avec le renforcement structurel d’une maçonnerie. Remplacer des joints dégradés améliore l’étanchéité et l’aspect, mais ne restitue pas la résistance mécanique d’un mur dont le coeur est désagrégé. Seule l’injection ou le remplacement partiel des pierres peut traiter ce défaut en profondeur.

Reprise en sous-oeuvre et renforcement des fondations

La reprise en sous-oeuvre est l’une des opérations les plus exigeantes de l’ingénierie structurelle. Elle consiste à intervenir sous les fondations existantes d’un bâtiment pour améliorer leur capacité portante, corriger des défauts ou répondre à de nouvelles contraintes de charge. Elle est menée par phases alternées pour que le bâtiment ne perde jamais l’appui de plus d’une fraction de ses fondations à la fois.

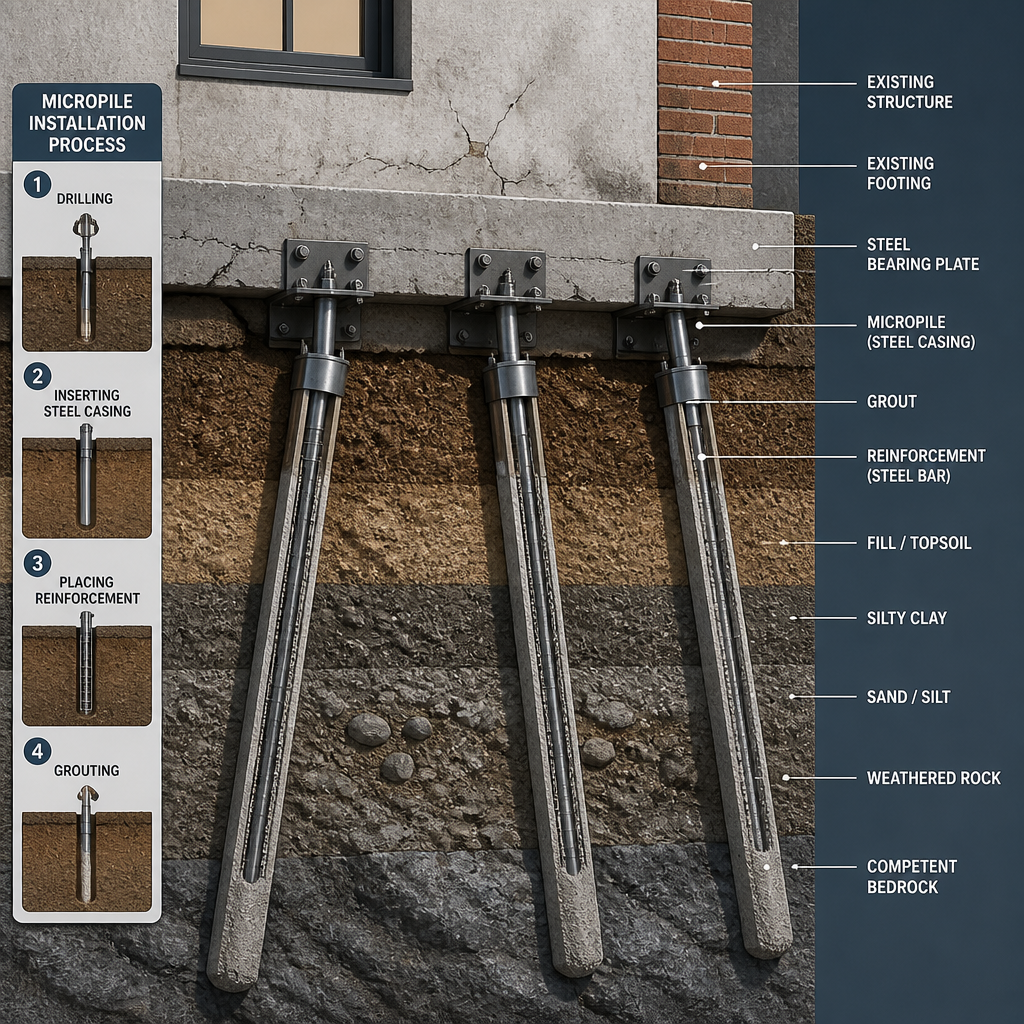

Les micropieux forés à faible diamètre sont la solution la plus utilisée lorsque les fondations superficielles s’avèrent insuffisantes. Ils transfèrent les charges vers des couches de sol compétentes situées en profondeur, sans nécessiter d’excavation à grande échelle autour du bâtiment. Leur mise en oeuvre en sous-oeuvre depuis l’intérieur du bâtiment est possible dans des espaces très contraints.

À Auxonne, à Seurre ou dans la plaine alluviale de la Saône, les sols limoneux ou sableux présentent des portances variables et des risques de tassement différentiel. Dans ces contextes, la combinaison d’une étude géotechnique et d’un calcul de renforcement des fondations est la seule approche fiable pour définir le type et le nombre de micropieux nécessaires.

Renforcement parasismique des bâtiments existants

Le renforcement parasismique d’un bâtiment existant répond à une méthodologie en plusieurs étapes. La première est le pré-diagnostic : recollection des plans, des notes de calcul d’origine si elles existent, examen visuel pour vérifier que les éléments porteurs sont bien à la verticale, identification des éléments de contreventement existants, et estimation de la vulnérabilité globale du bâtiment.

La deuxième étape consiste à établir un catalogue des méthodes de renforcement envisageables, avec l’analyse de leurs avantages et inconvénients pour le cas considéré. Les principales options comprennent l’ajout de diaphragmes de plancher, la création de voiles en béton armé, le renforcement des maçonneries par injection ou par béton projeté, l’ajout de contreventements métalliques, et le renforcement des fondations si la reprise des efforts sismiques l’impose.

La troisième étape est le choix de la solution optimale, qui tient compte simultanément des critères techniques, réglementaires, économiques et de facilité de mise en oeuvre. En pratique, c’est rarement une technique unique qui est retenue, mais une combinaison adaptée à la morphologie du bâtiment et à l’usage prévu après travaux.

Dans les communes du Jura comme Dole ou Lons-le-Saunier, situées en zone de sismicité faible à modérée, la question du renforcement parasismique se pose surtout à l’occasion de rénovations lourdes ou de changements de destination. L’ingénieur évalue alors si le niveau de renforcement existant est suffisant ou si un complément est nécessaire pour satisfaire les exigences réglementaires actuelles.

Tableau comparatif des techniques principales

Voici un aperçu synthétique des trois techniques les plus couramment prescrites par les ingénieurs en réhabilitation, pour aider à orienter la réflexion avant la phase de diagnostic approfondi.

Questions fréquentes

Comment savoir si mon bâtiment a besoin d’un renforcement de structure ?

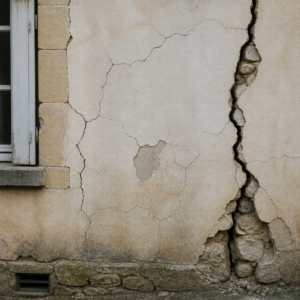

Les signes les plus courants sont l’apparition de fissures évolutives sur les murs porteurs, un plancher qui fléchit visiblement, des portes ou fenêtres qui se déforment sans raison apparente, ou un tassement différentiel visible en façade. Ces symptômes ne signifient pas systématiquement qu’un renforcement est nécessaire, mais ils justifient toujours une expertise structurelle pour en évaluer la cause et la gravité réelle.

Quelle est la différence entre une réparation et un renforcement structurel ?

Une réparation vise à restaurer la structure dans son état d’origine, en colmatant une fissure ou en remplaçant un élément détérioré. Un renforcement va plus loin : il augmente la capacité portante ou la résistance de la structure au-delà de son niveau initial, pour répondre à de nouvelles charges, à une nouvelle réglementation ou à un risque identifié comme le séisme. Les deux démarches peuvent être combinées dans un même projet de réhabilitation.

Est-il possible de renforcer un bâtiment sans l’évacuer ?

Dans de nombreux cas, oui. Les techniques comme le collage de fibres de carbone, l’injection de maçonneries ou la pose de tirants en acier peuvent être réalisées en site occupé avec des précautions adaptées. En revanche, la reprise en sous-oeuvre ou les travaux de gunitage intensif génèrent des nuisances et des risques qui imposent généralement une évacuation partielle ou totale, au moins pendant les phases les plus sensibles.

Combien de temps dure une étude de renforcement structurel ?

La durée varie selon la complexité de l’ouvrage. Pour un bâtiment résidentiel simple, un diagnostic complet suivi d’une note de calcul et de préconisations de renforcement peut être produit en deux à quatre semaines. Pour un ouvrage complexe, une usine ou un immeuble de plusieurs niveaux avec histoire constructive lacunaire, il faut compter deux à trois mois, voire davantage si des investigations destructives sont nécessaires pour caractériser les matériaux en place.

Les techniques de renforcement sont-elles compatibles avec un bâtiment classé ou en zone protégée ?

Certaines techniques sont plus discrètes que d’autres. L’injection de maçonneries, le renforcement par agrafes métalliques noyées dans les joints, ou encore la pose de tirants intérieurs n’altèrent pas l’aspect extérieur du bâtiment. En revanche, le gunitage ou le chemisage béton armé modifient les épaisseurs et parfois l’aspect des surfaces. Dans un secteur protégé, comme certains centres anciens de Beaune, Tournus ou Gevrey-Chambertin, toute technique modifiant l’aspect extérieur doit être validée par l’Architecte des Bâtiments de France avant travaux.

La géotechnique est-elle toujours nécessaire avant un renforcement ?

Pas systématiquement, mais très souvent. Dès que le projet implique une modification des charges transmises au sol, un renforcement des fondations, ou que le bâtiment présente des tassements, une étude géotechnique est indispensable. Elle permet de caractériser les couches de sol en place, d’identifier la cause des désordres et de dimensionner correctement les solutions de fondation. Intervenir sur la superstructure sans s’assurer de la capacité du sol à supporter les nouvelles charges est une erreur fréquente qui peut conduire à un renforcement inefficace.

Vous avez rencontré une situation de renforcement de structure complexe dans un bâtiment ancien ou industriel ? Partagez votre expérience dans les commentaires : chaque cas est instructif et les échanges entre professionnels font avancer la pratique.
