Un bâtiment qui se fissure progressivement, des portes qui ne ferment plus, un plancher qui ondule : derrière ces signaux d’alerte se cache souvent un tassement différentiel. Ce phénomène géotechnique touche chaque année des milliers de constructions en France, et il est systématiquement sous-estimé jusqu’au moment où les dégâts deviennent coûteux à réparer. Comprendre ses mécanismes, identifier ses causes précises et choisir la bonne solution de renforcement des fondations n’est pas une affaire d’intuition : c’est une démarche d’ingénierie rigoureuse que trop de propriétaires et de constructeurs abordent trop tard.
Table des matières
- Points clés à retenir
- Qu’est-ce que le tassement différentiel ?
- Les causes principales du tassement différentiel
- Conséquences sur la structure et les fondations
- Diagnostic géotechnique : comment l’évaluer correctement
- Solutions géotechniques pour traiter le problème de fondations
- Comparaison des techniques de renforcement des fondations
- Prévention : la géotechnique en amont du projet
- Questions fréquentes
- Références
Points clés à retenir
| Insight clé | Explication |
|---|---|
| Le tassement différentiel n’est pas un tassement uniforme | C’est la différence de tassement entre deux points d’appui qui provoque les désordres, pas le tassement global en lui-même. |
| Les sols argileux sont les plus exposés | L’argile gonfle et se rétracte selon l’humidité, amplifiant les mouvements différentiels, surtout en période de sécheresse. |
| Une étude géotechnique préalable reste la meilleure assurance | En France, la loi ELAN de 2018 impose une étude de sol de type G1 avant la vente de terrains constructibles en zone d’aléa retrait-gonflement. |
| Les fissures en escalier sur la maçonnerie sont un signal fort | Une fissuration oblique sur les joints de briques indique généralement un mouvement différentiel en cours, à ne pas ignorer. |
| Le micropieux est souvent la solution la plus adaptée en milieu contraint | Utilisés pour le reprises en sous-œuvre, les micropieux permettent d’atteindre un horizon porteur profond sans déstabiliser la structure existante. |
| L’expertise bâtiment est indissociable du diagnostic sol | Analyser les fissures sans connaître la nature du sol sous les fondations ne permet pas de choisir la bonne solution de réparation. |
| Négliger le problème aggrave les coûts de manière exponentielle | Un tassement différentiel non traité peut mener à une instabilité structurelle complète, multipliant par dix le coût d’intervention. |
Qu’est-ce que le tassement différentiel ?
Le tassement différentiel désigne le phénomène par lequel différents points d’appui d’une structure se déplacent verticalement de manière inégale. Un bâtiment peut très bien tolérer un tassement uniforme de quelques centimètres, à condition que toutes ses fondations descendent au même rythme et de la même quantité. C’est la différence entre deux tassements, mesurée entre deux points d’appui distincts, qui génère des contraintes mécaniques destructrices dans la structure.
En pratique, un tassement différentiel de 1 à 2 cm entre deux appuis distants de 5 mètres suffit à provoquer des fissures importantes dans une maçonnerie courante. Ce chiffre est souvent surprenant pour les propriétaires qui imaginent des déplacements bien plus importants. Les normes européennes de l’Eurocode 7 (NF EN 1997) encadrent précisément les valeurs limites admissibles selon la sensibilité des structures.
Il faut distinguer le tassement immédiat, qui se produit lors de la mise en charge initiale du sol, du tassement de consolidation, qui peut s’étaler sur plusieurs années dans les sols fins saturés. Le tassement différentiel peut résulter de l’un ou de l’autre, ou de leur combinaison, ce qui complique considérablement le diagnostic.
Les causes principales du tassement différentiel
Dans la grande majorité des dossiers traités par les ingénieurs géotechniciens, le tassement différentiel résulte d’une hétérogénéité du sol sous les fondations. Cette hétérogénéité peut être naturelle ou induite par l’activité humaine.
Hétérogénéité naturelle des sols
Un terrain peut présenter des couches de sol très variables sur une courte distance : argile compressible d’un côté, grave portante de l’autre. Cette situation est fréquente sur les anciens terrains de remblai, en bord de cours d’eau, ou sur des zones de transition géologique. Une fondation qui repose partiellement sur chaque type de sol subira inévitablement des tassements différents sur ses deux appuis.
Le phénomène de retrait-gonflement des argiles est particulièrement documenté en France. Selon le Bureau de Recherches Géologiques et Minières (BRGM), environ 48 % du territoire métropolitain est concerné par un aléa retrait-gonflement moyen à fort. Les sécheresses répétées depuis 2017 ont considérablement aggravé la sinistralité dans les zones argileuses.
Causes liées à l’eau et aux réseaux
Une fuite de canalisation sous un bâtiment est une cause classique et souvent négligée. L’eau déstabilise progressivement le sol sous certaines fondations, créant un tassement localisé pendant que le reste du bâtiment reste stable. Les racines d’arbres à grande soif hydrique, comme les peupliers ou les saules, produisent le même effet en asséchant localement le sol argileux.
Conseil : Avant toute intervention de réparation structurelle, vérifiez systématiquement l’étanchéité des réseaux d’assainissement et d’eau potable. Traiter les fissures sans supprimer la cause hydrique revient à repeindre sur une moisissure.
Défauts de conception initiale des fondations
Un problème de fondations peut également trouver son origine dans une erreur de dimensionnement au moment de la construction. Des fondations superficielles posées sur un sol insuffisamment porteur, une variation de profondeur des semelles non justifiée techniquement, ou l’absence totale d’étude géotechnique préalable sont des erreurs encore constatées régulièrement sur des chantiers récents.
Conséquences sur la structure et les fondations
Les désordres provoqués par un tassement différentiel suivent une progression assez prévisible, du simple inconfort esthétique jusqu’à la mise en danger de la structure. Reconnaître les niveaux de gravité permet d’agir au bon moment et avec les bons moyens.

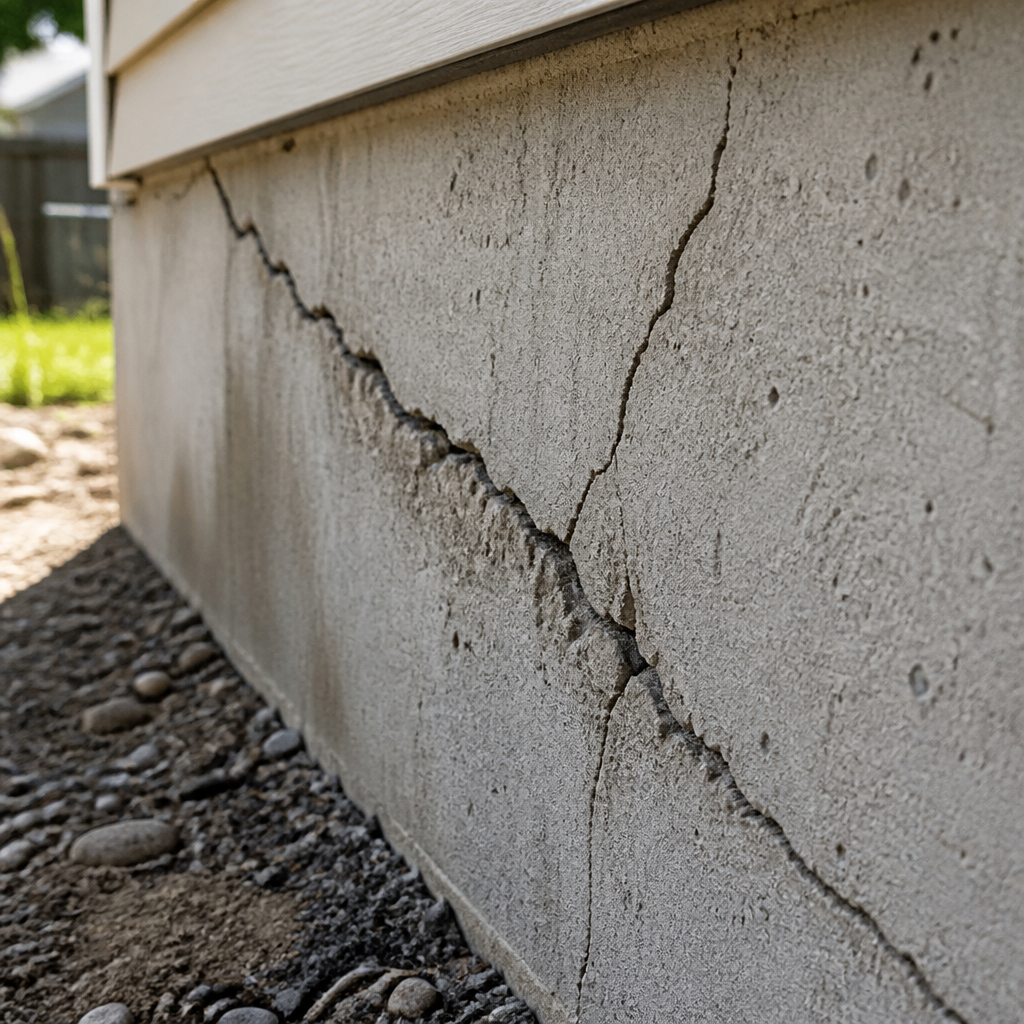

Les premières manifestations visibles sont les fissures en façade, souvent diagonales ou en escalier sur les joints de maçonnerie. Elles traduisent une contrainte de cisaillement dans les murs porteurs. Une fissure qui s’ouvre en pointe vers le bas indique généralement un appui qui descend par rapport aux appuis voisins.
À un stade plus avancé, les désordres touchent la fonctionnalité du bâtiment : portes et fenêtres coincées, planchers dénivelés, décollements de revêtements, ruptures de canalisations encastrées. Ces symptômes indiquent que le tassement différentiel est actif et en progression.
« Le tassement différentiel est l’une des premières causes de sinistres dans la construction individuelle en France. Sa détection précoce conditionne directement le coût et la faisabilité des solutions de reprise. » – BRGM, Rapport sur la sinistralité sécheresse, édition 2022
Dans les cas les plus graves, les murs porteurs perdent leur capacité à transmettre les charges aux fondations, des désordres structurels apparaissent sur les poutres et les dalles, et le bâtiment peut atteindre un état de danger imminent. Il serait incorrect de qualifier ces situations de rares : les experts de GEIS Groupe interviennent régulièrement sur des dossiers où l’inaction a transformé un problème de fondations traitable en catastrophe structurelle.
Diagnostic géotechnique : comment l’évaluer correctement
Un diagnostic sérieux du tassement différentiel combine obligatoirement une expertise bâtiment et une investigation géotechnique du sol. L’un sans l’autre produit un diagnostic incomplet qui conduira à une solution inadaptée.
L’investigation du bâti
L’expert bâtiment commence par cartographier précisément les désordres : localisation, orientation, ouverture et évolution des fissures dans le temps. Il utilise des témoins de fissures pour déterminer si les mouvements sont actifs ou stabilisés. Cette phase permet d’identifier les zones de fondations concernées par le tassement différentiel et d’orienter les investigations de sol.
Les investigations géotechniques de sol
Les sondages géotechniques permettent de caractériser la nature, la résistance et la compressibilité des couches de sol sous les fondations. Les essais pressiométriques (norme NF P 94-110) fournissent les paramètres de module de déformation et de pression limite nécessaires au calcul des tassements. Les essais pénétrométriques statiques (CPT) permettent une reconnaissance continue du sol en profondeur.
Une erreur fréquente consiste à commander un seul sondage au centre de la parcelle. En pratique, il faut réaliser au minimum un sondage à chaque coin du bâtiment pour mettre en évidence les variations latérales du sol, qui sont précisément la cause du tassement différentiel.
Conseil : Si vous suspectez un tassement différentiel sur un bâtiment existant, demandez à votre ingénieur géotechnicien de positionner les sondages à proximité immédiate des zones de désordres et des zones apparemment saines. La comparaison des profils est souvent très parlante.
Solutions géotechniques pour traiter le problème de fondations
Il n’existe pas de solution universelle au tassement différentiel. Le choix de la technique de renforcement dépend de la nature du sol, de l’accessibilité du chantier, de l’état de la structure et du budget disponible. Voici les approches les plus éprouvées.
La reprise en sous-œuvre par micropieux
Les micropieux sont des pieux de petit diamètre (généralement entre 80 et 250 mm) forés et injectés sous pression. Ils transmettent les charges des fondations existantes jusqu’à un horizon de sol porteur profond, contournant ainsi les couches compressibles responsables du tassement. Cette technique est particulièrement adaptée aux milieux contraints, aux sous-sols occupés, et aux bâtiments où les travaux lourds sont impossibles.
En pratique, les micropieux sont réalisés depuis l’intérieur du bâtiment avec un matériel compact. Ils peuvent être légèrement inclinés pour s’écarter des fondations existantes et rejoindre un appui profond. Leur capacité portante dépend de l’essai de chargement et de la qualité de l’injection.
L’injection de résine expansive
L’injection de résine expansive à haute densité est une technique plus récente qui consiste à injecter sous pression une résine polyuréthane qui se dilate dans les vides et les couches de sol faibles. Elle permet dans certains cas de relever légèrement les fondations tassées tout en consolidant le sol environnant. Cette méthode est adaptée aux tassements de faible amplitude sur des sols granulaires ou des remblais lâches.
Cette technique présente des limites importantes dans les sols argileux saturés, où la résine ne compense pas les mécanismes de consolidation en profondeur. Une mauvaise indication de cette technique est une erreur coûteuse.
L’amélioration de sol par colonnes ballastées ou colonnes rigides
Pour les constructions neuves sur sol compressible, les colonnes ballastées (vibroflottation) et les colonnes à module contrôlé (CMC) permettent de renforcer le sol avant la mise en place des fondations. Ces techniques réduisent le tassement total et, surtout, les tassements différentiels en homogénéisant le comportement du sol sous l’ensemble de la structure.
Comparaison des techniques de renforcement des fondations
| Technique | Contexte d’application privilégié | Limites principales |
|---|---|---|
| Micropieux | Reprise en sous-œuvre, bâtiment existant, milieu contraint, sol profond porteur disponible | Coût élevé, nécessite un accès pour foreuse, durée de chantier plus longue |
| Injection de résine expansive | Tassement faible à modéré, remblais lâches, sol granulaire, intervention rapide souhaitée | Inefficace sur argile saturée en profondeur, contrôle du résultat limité |
| Colonnes à module contrôlé (CMC) | Construction neuve sur sol mou, prévention du tassement différentiel en amont | Non applicable sur bâtiment existant, nécessite une étude préalable de type G2 |
Prévention : la géotechnique en amont du projet
La meilleure façon de gérer le tassement différentiel reste de l’anticiper avant de construire. Les coûts d’une étude géotechnique de conception représentent moins de 0,5 % du coût global d’une construction individuelle, quand les coûts d’une reprise en sous-œuvre peuvent atteindre 15 à 30 % de la valeur du bâtiment.
La loi ELAN de novembre 2018 a introduit une obligation d’étude géotechnique préalable (type G1) lors de la vente de terrains constructibles situés en zone d’aléa retrait-gonflement moyen ou fort. Cette obligation, complétée par une étude G2 à la charge du maître d’ouvrage, vise précisément à réduire la sinistralité liée au tassement différentiel sur les constructions neuves.
En pratique, même hors zone d’argile classifiée, une étude géotechnique préalable est indispensable dès que le terrain présente des indices de complexité : remblais anciens, présence d’une nappe, pente marquée, proximité d’un cours d’eau ou d’un arbre de grande taille. Attendre les désordres pour agir est une posture qui n’est défendable ni techniquement ni économiquement.
Les professionnels du bâtiment, promoteurs, architectes et bureaux d’études qui collaborent avec GEIS Groupe l’ont compris : intégrer la géotechnique fondations dès la phase d’avant-projet n’est pas une contrainte réglementaire de plus, c’est une assurance contre les désordres futurs qui protège à la fois le maître d’ouvrage et le constructeur face aux recours en garantie décennale.
Questions fréquentes
Quelle est la différence entre un tassement uniforme et un tassement différentiel ?
Un tassement uniforme désigne le déplacement vertical identique de tous les points d’appui d’une structure. Il est généralement sans conséquence grave pour le bâtiment. Le tassement différentiel, en revanche, correspond à une différence de déplacement entre deux points d’appui distincts. C’est cette différence qui génère des contraintes de flexion et de cisaillement dans les éléments structurels, provoquant fissures, déformations et, dans les cas graves, instabilité de la structure.
Comment savoir si les fissures de ma maison sont dues à un tassement différentiel ?
Les fissures liées au tassement différentiel présentent plusieurs caractéristiques reconnaissables : elles sont souvent diagonales ou en escalier sur les joints de maçonnerie, elles s’élargissent en pointe vers le bas (côté de l’appui qui tasse), et elles touchent préférentiellement les angles de baies (fenêtres, portes) qui sont des zones de concentration de contraintes. Toutefois, seul un expert bâtiment couplé à un diagnostic géotechnique peut confirmer l’origine et évaluer la gravité des désordres.
Quand est-il obligatoire de réaliser une étude géotechnique avant de construire ?
Depuis la loi ELAN de 2018, une étude géotechnique préalable de type G1 est obligatoire lors de la vente d’un terrain constructible situé en zone d’aléa retrait-gonflement des argiles moyen ou fort, telle que définie par les cartographies du BRGM. Pour les constructions en dehors de ces zones mais sur des terrains présentant des indices de complexité géologique, cette étude reste fortement recommandée, même si elle n’est pas légalement imposée.
Quel est le coût moyen d’une reprise en sous-œuvre par micropieux ?
Le coût d’une reprise en sous-œuvre par micropieux varie selon le nombre d’appuis à traiter, la profondeur de l’horizon porteur et les conditions d’accès. Sur une maison individuelle, les interventions se situent généralement entre 15 000 et 50 000 euros. Ce montant peut paraître élevé, mais il est systématiquement inférieur au coût d’une reconstruction partielle ou d’une dépréciation immobilière liée à un sinistre non traité. Une expertise préalable permet de cibler précisément les appuis déficients et d’éviter un traitement inutilement généralisé.
Le tassement différentiel est-il couvert par l’assurance ?
La prise en charge dépend du contexte. Si le sinistre survient dans les dix ans suivant la réception des travaux et relève d’un vice de construction, la garantie décennale de l’entreprise ou du maître d’œuvre peut être mobilisée. Si le tassement est lié à une catastrophe naturelle reconnue (sécheresse, par exemple), l’assurance habitation au titre de la garantie Cat-Nat peut intervenir, sous réserve d’un arrêté interministériel de reconnaissance. Dans tous les cas, un rapport d’expertise géotechnique et structurelle est indispensable pour constituer un dossier de sinistre solide.
La détection précoce du tassement différentiel permet-elle de réduire les coûts de réparation ?
Oui, de manière très significative. Un tassement différentiel détecté en phase de fissuration initiale peut souvent être stabilisé par des travaux ciblés sur deux ou trois appuis. Laissé sans intervention, le même mouvement engendre des dommages en cascade sur les éléments structurels, les réseaux encastrés et les revêtements, transformant un chantier de quelques jours en une opération de plusieurs semaines. Les données issues des dossiers de sinistres en assurance construction montrent systématiquement que le coût de réparation augmente de manière disproportionnée avec le délai d’intervention.
Vous avez constaté des fissures sur votre bâtiment ou vous faites face à un problème de fondations ? Partagez votre situation dans les commentaires ou contactez directement les experts de GEIS Groupe pour un premier avis technique.
